VRWM 64V eenrichtingsoppervlakmontage TVS-diode SMAJ64A, gratis beschermingsplan verstrekt

VRWM 64V eenrichtingsoppervlakmontage TVS-diode SMAJ64A, gratis beschermingsplan verstrekt

Oppervlakte TVS-diode SMAJ64A DATABLAD:SMAJ_v2207.1.pdf

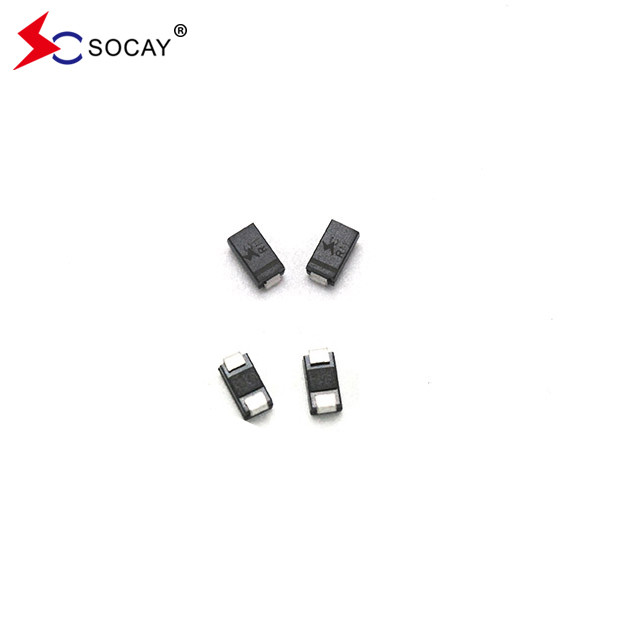

De diode SMAJ64A wordt op het oppervlak gemonteerd.

De Surface Mount TVS Diode SMAJ64A is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere doorgaande spanningsgebeurtenissen veroorzaakte spanningswisselingen.

1- Toepassing van transitieve onderdrukkingsdioden (TVS-dioden) in TN-voedselsystemen
Overspanningen veroorzaakt door menselijke bedrijfsfouten, zoals overspanningsgolven van de bliksem en belastingschakelaars, kunnen gemakkelijk via stroomleiding het interieur van elektrische en elektronische apparatuur binnendringen.veroorzaken van storingen van elektrische en elektronische apparatuurDoor de installatie van schommelingsdempende apparaten (MOV en TVS) op de elektriciteitsleiding wordt twee niveaus bescherming geïmplementeerd.en op de L- en N-lijnen worden de bescherming van de gemeenschappelijke en de differentiële modus uitgevoerdDe specifieke methode is het installeren van een MOV aan het voorste eind van de lijn als eerste niveau SPD-bescherming om het grootste deel van de bliksemstroom te ontlasten. and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeOpgemerkt dient te worden dat MOV en TVS de coördinatie en samenwerking van spanning en energie moeten bereiken en dat de lijnlengte tussen AB niet minder dan 5 m mag bedragen.de lijnlengte moet worden verlengd of ontkoppelingsinrichtingen moeten worden geïnstalleerd.

2- Toepassing van transiente onderdrukkende dioden (TVS-dioden) in netwerksignaallijnen
Transiente onderdrukkende dioden (TVS-dioden) kunnen niet alleen worden gebruikt voor de overspanningsbescherming van elektriciteitssystemen, maar ook voor de overspanningsbescherming van signaalleidingen.Gasontladingsbuizen GDT en transitieve onderdrukkende dioden (TVS-dioden) worden gecombineerd om signaaloverspanning te vormenHet apparaat wordt gekenmerkt door een snelle respons, een klein lek, bijna geen signaalverlies en kan een veilige en betrouwbare bescherming bieden voor snelle netlijnen.

3- Toepassing van transitieve onderdrukkingsdioden (TVS-dioden) in gelijkstroomsystemen
In het voedingscircuit van een gewone pc-computer wordt het elektriciteitsnet AC 220 V via een transformator naar AC 20 V verlaagd.en vervolgens gemoduleerd en gerectificeerd door het circuit om gelijkstroom 10 V gelijkstroom te leveren en aangesloten op de belasting. Door een tweerichtings transitieve spanningsdemper TVS1 aan de uitgang van de transformator te installeren,het absorbeert de momentane impulspulsstroom van de L- en N-lijnen en sluit de spanning van het circuit op een veilig spanningsniveau. TVS1 kan de achterste rechtgever en andere circuitcomponenten van de transformator beschermen.Een unidirectionele transiente spanningsdempende TVS2 is geïnstalleerd aan het eind van de stroomtoevoer na de rechtgever om de stroombelasting te beschermen tegen overspanning en stroominslagen.

3- Toepassing van transiente onderdrukkende dioden (TVS-dioden) in transistorcircuits
Transistors zijn een belangrijk onderdeel van elektronische geïntegreerde schakelingen en kunnen in twee categorieën worden onderverdeeld: NPN-transistors en PNP-transistors [5].Ze worden gebruikt in schakelcircuits, versterkercircuits en spanningsstabilisatiecircuits.Om het transistorcircuit te beschermen tegen overspanningsinterferentie zoals ESD/EFT (elektrostatische ontlading/elektrische snelle transitieve pulsgroep), TVS1 en TVS2 worden voor bescherming toegevoegd aan respectievelijk de ingangs- en de uitgangsranden van het circuit.
