Thuis /Producten/TVS-dioden/Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend

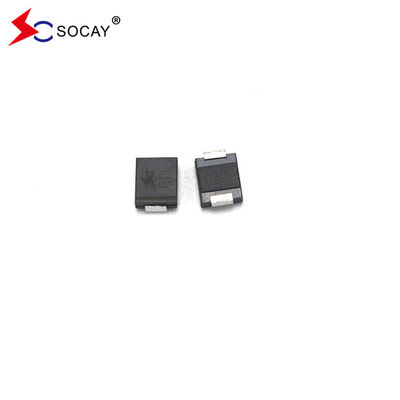

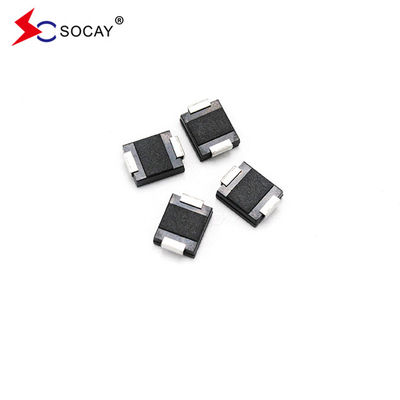

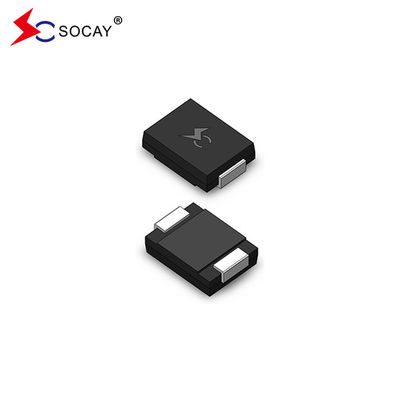

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend

3000 stuks
MOQ
negotiable
Prijs
Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
SMCJ5.0CA Naam: TVS-dioden
SMCJ5.0CA Pakkettype: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5.0V
SMCJ5.0CA Vbr@It (min.): 6.40V
SMCJ5.0CA Vbr@It (max.): 7.00V
SMCJ5.0CA Het: 10mA
SMCJ5.0CA Vc@Ipp: 9.2V
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000 μA
Temperatuurbereik voor opslag: -55 tot +150 °C
Markeren:

Tweerichtingsdioden voor TVS

,

TVS-dioden SMCJ5.0CA

,

Voorbijgaande het Voltageafschaffing van TVs
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: SMCJ5.0CA
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

Bi-directionele TVS-diode SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL Erkend



DATABLAD:SMCJ_v2107.1.pdf





TVS-diode SMCJ5.0CA Beschrijving:

De TVS-diode SMCJ5.0CA is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.





TVS Diode SMCJ5.0CA Maximale bevoegdheden (TEen=25°Ctenzij anders vermeld):

TVS-diodeparameter Symbool Waarde TVS-diode-eenheid
SMCJ5.0CA Piekpulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) PPPM 1500 Watt
SMCJ5.0CA Piekpulsstroom met een golfvorm van 10/1000μs. (noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
Energieverspilling op oneindige warmteafvoer bij TL= 75°C PM(AV) 6.5 Watt
SMCJ5.0CA Piek voorste golfstroom, 8,3 ms enkelvoudige halve sinusgolf (noot 3) Ik...FSM 200 Amperen
Maximale onmiddellijke voorste spanning bij 25 A voor enkel eenrichtingsverkeer (noot 4) VF 3.5/5.0 Spanning
SMCJ5.0CA Werkpunt en temperatuurbereik voor opslag. TJ, TSTG -55 tot +150 °C

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.







TVS Diode SMCJ5.0CA Elektrische kenmerken (TEen=25°Ctenzij anders vermeld):

Nummer van het onderdeel van de TVS-diode Markering

TVS Diode Reverse

Stand-Off

Spanning VRWM (V)

TVS-diodenafbraak

Spanning VBR (V)

@IT

Test

Stroom

IT (mA)

TVS Diode Maximum

Klemmen

Spanning VC @IPP (V)

TVS Diode Maximum

Piekpuls

Huidige IPP (A)

Maximaal

Achteruit

IR-lekkage

@VRWM (μA)
Uni Bi Uni Bi   Min. Maximaal
SMCJ5.0A SMCJ5.0CA GDE BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA BBP BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA DDR BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA GDT BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA GDV BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5





Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 0

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 1

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 2Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 3

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 4


Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 5

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 6

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 7



Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 8

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 9

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 10

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 11

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 12

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 13

Bi-directionele TVS-dioden SMCJ5.0CA 9.2VC Transiente spanningsonderdrukking UL Erkend 14

label:

Bi-directionele TVS-diode

TVS-component

TVS Diode SMD
