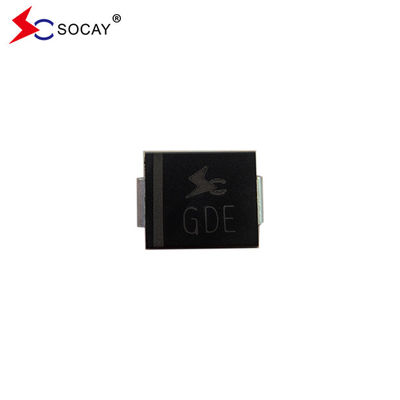

1500W TVS SMCJ5.0A, 1000μA IR VRWM 5.0V Transient Voltage Suppressor
DATABLAD:SMCJ_v2107.1.pdf
Beschrijving:
De SMCJ-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningsovergangen.
| Deelnummer |
Markering |
Achteruit
Stand-Off
Spanning VRWM (V)
|
Verdeling
SpanningVBR (V)
@ IkT
|
Test
Stroom
Ik...T (mA)
|
Maximaal
Klemmen
Spanning VC @ IkPP(V)
|
Maximaal
Hoogte
Puls
Stroom Ik...PP(A)
|
Maximaal
Achteruit
LeckageIk...R
@VRWM (μEen)
|
| Uni |
Bi |
UNi |
Bi |
|
Min. |
Maximaal |
|
|
|
|
| SMCJ5.0A |
SMCJ5.0CA |
GDE |
BDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
163.04 |
1000 |
| SMCJ6.0A |
SMCJ6.0CA |
GDG |
BDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
145.63 |
1000 |
| SMCJ6.5A |
SMCJ6.5CA |
GDK |
BDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
133.93 |
500 |
| SMCJ7.0A |
SMCJ7.0CA |
GDM |
BDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
125.00 |
200 |
| SMCJ7.5A |
SMCJ7.5CA |
BBP |
BDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
116.28 |
100 |
| SMCJ8.0A |
SMCJ8.0CA |
DDR |
BDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
110.29 |
50 |
| SMCJ8.5A |
SMCJ8.5CA |
GDT |
BDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
104.17 |
20 |
| SMCJ9.0A |
SMCJ9.0CA |
GDV |
BDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
97.40 |
10 |
| SMCJ10A |
SMCJ10CA |
GDX |
BDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
88.24 |
5 |
| SMCJ11A |
SMCJ11CA |
GDZ |
BDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
82.42 |
5 |
| SMCJ12A |
SMCJ12CA |
GEE |
Bijen |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
75.38 |
5 |
| SMCJ13A |
SMCJ13CA |
GEG |
BEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
69.77 |
5 |
| SMCJ14A |
SMCJ14CA |
GEK |
BEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
64.66 |
5 |
| SMCJ15A |
SMCJ15CA |
GEM |
BEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
61.48 |
5 |
| SMCJ16A |
SMCJ16CA |
GEP |
BEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
57.69 |
5 |
| SMCJ17A |
SMCJ17CA |
GER |
BER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
54.35 |
5 |
| SMCJ18A |
SMCJ18CA |
GET |
BET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
51.37 |
5 |
| SMCJ19A |
SMCJ19CA |
GEB |
BEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
48.73 |
5 |
| SMCJ20A |
SMCJ20CA |
GEV |
BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
46.30 |
5 |
| SMCJ22A |
SMCJ22CA |
GEX |
BEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
42.25 |
5 |
| SMCJ24A |
SMCJ24CA |
GEZ |
BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
38.56 |
5 |
| SMCJ26A |
SMCJ26CA |
GFE |
BFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
35.63 |
5 |
| SMCJ28A |
SMCJ28CA |
GFG |
BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
33.04 |
5 |
| SMCJ30A |
SMCJ30CA |
GFK |
BFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
30.99 |
5 |
| SMCJ33A |
SMCJ33CA |
GFM |
BFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
28.14 |
5 |
| SMCJ36A |
SMCJ36CA |
GFP |
Bvp's |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
25.82 |
5 |
| SMCJ40A |
SMCJ40CA |
GFR |
BFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
23.26 |
5 |
| SMCJ43A |
SMCJ43CA |
GFT |
BFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
21.61 |
5 |
| SMCJ45A |
SMCJ45CA |
GFV |
BFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
20.63 |
5 |
| SMCJ48A |
SMCJ48CA |
GFX |
BFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
19.38 |
5 |
| SMCJ51A |
SMCJ51CA |
GFZ |
BFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
18.20 |
5 |
| SMCJ54A |
SMCJ54CA |
GGE |
BGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
17.22 |
5 |
| SMCJ58A |
SMCJ58CA |
GGG |
BGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
16.03 |
5 |
| SMCJ60A |
SMCJ60CA |
GGK |
BGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
15.50 |
5 |
| SMCJ64A |
SMCJ64CA |
GGM |
BGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
14.56 |
5 |
| SMCJ70A |
SMCJ70CA |
GGP |
BGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
13.27 |
5 |
| SMCJ75A |
SMCJ75CA |
GGR |
BGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
12.40 |
5 |
| SMCJ78A |
SMCJ78CA |
GGT |
BGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
11.90 |
5 |
| SMCJ80A |
SMCJ80CA |
GGB |
BGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
11.57 |
5 |
| SMCJ85A |
SMCJ85CA |
GGV |
BGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
10.95 |
5 |
| SMCJ90A |
SMCJ90CA |
GGX |
BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
10.27 |
5 |
| SMCJ100A |
SMCJ100CA |
GGZ |
BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
9.26 |
5 |
| SMCJ110A |
SMCJ110CA |
GHE |
BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
8.47 |
5 |
| SMCJ120A |
SMCJ120CA |
Broeikasgassen |
BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
7.77 |
5 |
| SMCJ130A |
SMCJ130CA |
GHK |
BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
7.18 |
5 |
| SMCJ140A |
SMCJ140CA |
- Dat is... |
BHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
6.61 |
5 |
| SMCJ150A |
SMCJ150CA |
GHM |
BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
6.17 |
5 |
| SMCJ160A |
SMCJ160CA |
GHP |
BHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
5.79 |
5 |
| SMCJ170A |
SMCJ170CA |
GHR |
BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
5.45 |
5 |
| SMCJ180A |
SMCJ180CA |
GHT |
BHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
5.14 |
5 |
| SMCJ190A |
SMCJ190CA |
GHV |
BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
4.87 |
5 |
| SMCJ200A |
SMCJ200CA |
GHW |
BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
4.60 |
5 |
| SMCJ220A |
SMCJ220CA |
GHX |
BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
4.20 |
5 |
| SMCJ250A |
SMCJ250CA |
GHZ |
BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
3.70 |
5 |
| SMCJ300A |
SMCJ300CA |
GJE |
BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
3.10 |
5 |
| SMCJ350A |
SMCJ350CA |
GJG |
BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
2.60 |
5 |
| SMCJ400A |
SMCJ400CA |
GJK |
BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
2.30 |
5 |
| SMCJ440A |
SMCJ440CA |
GJM |
BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
2.10 |
5 |
Vermelding:
1Het achtervoegsel "A" betekent een tolerantietoestand van 5%.
2.Voeg na het onderdeelnummer het achtervoegsel "CA" toe om tweerichtingsapparatuur aan te geven.
voor bi-directionele apparaten met een VRvan 10 volt en minder, de IRDe limiet is verdubbeld.
Kenmerken:
Voor toepassingen op oppervlak gemonteerd met het oog op het optimaliseren van de plaatruimte
Lage lekkage
Uni en bidirectionele eenheid
met een breedte van niet meer dan 50 mm
Laag inductans
Uitstekende klemvermogen
1500 W Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
Snelle responstijd: meestal minder dan 1,0 s van 0 volt tot VBRMin.
Typische IRminder dan 5 μA boven 12 V.
Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
Typische maximale temperatuurcoëfficiënt ΔVBR= 0,1% × VBR@25°C× ΔT
Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
Matte tinloodvrij
Halogeenvrij en RoHS-conform
Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)
Toepassingen:
TVS-apparaten zijn ideaal voor de bescherming van I/O-interfaces, VCC-bussen en andere kwetsbare circuits die worden gebruikt in telecom-, computer-, industriële en consumenten-elektronica-toepassingen.
| Parameter |
Symbool |
Waarde |
Eenheid |
| Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) |
PPPM |
1500 |
Watt |
| Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) |
Ik...PP |
Zie volgende tabel |
Amperen |
| Energieverspilling op oneindige warmteafvoer bij TL= 75°C |
PM(AV) |
6.5 |
Watt |
| Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) |
Ik...FSM |
200 |
Amperen |
| Maximale onmiddellijke voorste spanning bij 25 A voor enkel eenrichtingsverkeer (noot 4) |
VF |
3.5/5.0 |
Spanning |
| Operatieknooppunt en opslagtemperatuurbereik. |
TJ, TSTG |
-55 tot +150 |
°C |
|
Vermelding:
1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.
2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.
3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.
4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.
|
