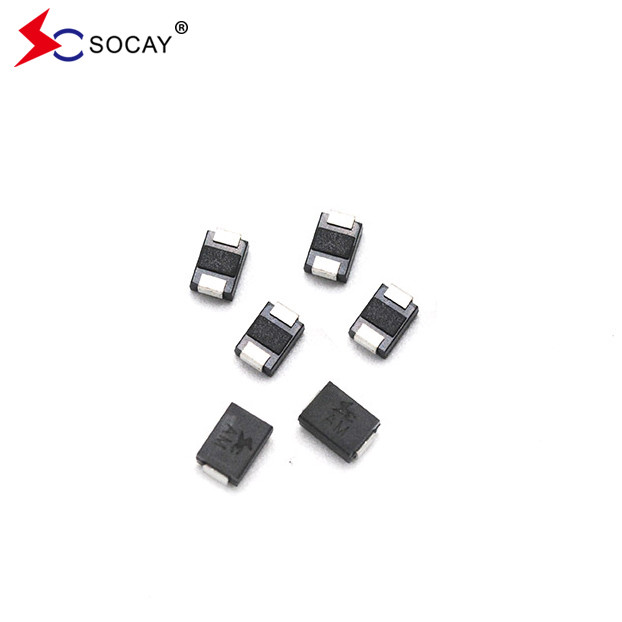

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Beschermingsinrichting

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Beschermingsinrichting

TVS-DIODE-DATABLAAT:SMBJ_v88.2.pdf

DO214AA SMBJ5.0A SMBJ5.0CA Kenmerken:

• DO214AA SMBJ5.0A SMBJ5.0CA zijn Voor oppervlakte gemonteerde toepassingen om de plaatruimte te optimaliseren
• DO214AA SMBJ5.0A SMBJ5.0CA hebben een lage lekkage
• DO214AA SMBJ5.0A SMBJ5.0CA zijn Uni en Bidirectionele eenheid
• met een breedte van niet meer dan 50 mm
• DO214AA SMBJ5.0A SMBJ5.0CA hebben lage inductance
• DO214AA SMBJ5.0A SMBJ5.0CA hebben uitstekende klemvermogen
• DO214AA SMBJ5.0A SMBJ5.0CA hebben 600W Spitsvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01%
• DO214AA SMBJ5.0A SMBJ5.0CA's snelle reactietijd: meestal minder dan 1,0ps van 0 Volt tot VBR min
• b. "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur".
• Hoogtemperatuursoldering: 260°C/40 seconden bij de eindpunten
• Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
• DO214AA SMBJ5.0A SMBJ5.0CA Matte tin loodvrij
• Halogeenvrij en RoHS-conform
• DO214AA SMBJ5.0A SMBJ5.0CA's typische storingsmodus is kort van overgespecificeerde spanning of stroom
• De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
• IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
• ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
• EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)

DO214AA SMBJ5.0A SMBJ5.0CA Elektrische kenmerken (T_Een=25°Ctenzij anders vermeld):
