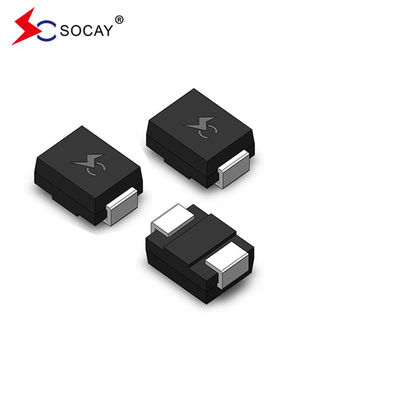

SMBJ13CA TVS Diodes Circuit Protection Transient Voltage Suppression Diode DO-214AA

5000 stuks
MOQ
negotiable
Prijs
SMBJ13CA TVS Diodes Circuit Protection Transient Voltage Suppression Diode DO-214AA
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Sleutelwoord: TVS-dioden
SMBJ13CA Pakkettype: DO-214AA/SMB
VWm: 13V
Vbr@It (min.): 14.4V
Vbr@It (max.): 15.9V
Het is: 1mA
Vc@Ipp: 21.5v
Ipp: 27.91A
VWm: 5 μA
Materiaal: silicium
Markeren:

SMBJ13CA TVS-diodes

,

TVS-dioden DO-214AA

,

TVS Transient Voltage Suppression Diode

Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: SMBJ13CA
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: BANDspoel
Levertijd: 1-2weeks
Betalingscondities: T/T, Western Union
Levering vermogen: 10000000 stuks
Productomschrijving

SMBJ13CA Nieuw Oorspronkelijk In Stock Circuit Protection Transient Voltage Suppressors TVS Diodes Surface Mount DO-214A



DATABLAD:SMBJ_v88.2.pdf





Verplaatsingsspanningsonderdrukkers (TVS) SMBJ13CA Beschrijving:

  • SMBJ13CA is geschikt voor toepassingen op oppervlakken om de ruimte op het bord te optimaliseren
  • SMBJ13CA heeft een laag lek.
  • SMBJ13CA is een bidirectionele component
  • SMBJ13CA is een glazen gepassiveerde verbinding
  • SMBJ13CA heeft lage inductance
  • SMBJ13CA heeft uitstekende klemvermogen
  • SMBJ13CA's Piekvermogen bij 10 × 1000μs golfvorm Herhalingssnelheid (werkcyclus):0.01% is 600W.
  • SMBJ13CA heeft een snelle responstijd: meestal minder dan 1,0ps van 0 Volt tot VBR min
  • SMBJ13CA'S Typische IR minder dan 5μA boven 12V.
  • SMBJ13CA'S Hoge temperatuur solderen: 260°C/40 seconden bij de eindpunten
  • SMBJ13CA'S Typische maximale temperatuurcoëfficiënt ΔVBR = 0,1% × VBR@25°C× ΔT
  • Plastic verpakking heeft Underwriters Laboratory ontvlambaarheid 94V-0
  • Matte tin­loodvrij
  • SMBJ13CA is halogeenvrij en RoHS-compatibel
  • Typische storingsmodus is kort van over-gespecificeerde spanning of stroom
  • De test op de snor wordt uitgevoerd op basis van JEDEC JESD201A per tabel 4a en 4c.
  • IEC-61000-4-2 ESD 15kV ((Lucht), 8kV (contact)
  • ESD-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-2 (IEC801-2)
  • EFT-bescherming van gegevenslijnen overeenkomstig IEC 61000-4-4 (IEC801-4)



TVS Diode SMBJ13CA Elektrische kenmerken (TEen=25°C, tenzij anders vermeld):

Nummer van het onderdeel van de TVS-diode TVS-diodemarkering

TVS Diode Reverse

Stand-Off

Spanning VRWM (V)

TVS-diodenafbraak

Spanning VBR (V)

@IT

TVS-diodetest

Stroom

IT (mA)

TVS Diode Maximum

Klemmen

Spanning VC @IPP (V)

TVS Diode Maximum

Hoogte

Puls

Huidige IPP (A)

TVS Diode Maximum

Achteruit

IR-lekkage

@VRWM (μA)

Uni Bi Uni Bi   Min. Maximaal
SMBJ3.3A K1 3.3 5.20 6.50 10 8.0 75.00 600
SMBJ5.0A SMBJ5.0CA KE AE 5.0 6.40 7.00 10 9.2 65.22 800
SMBJ6.0A SMBJ6.0CA KG AG 6.0 6.67 7.37 10 10.3 58.25 800
SMBJ6.5A SMBJ6.5CA KK AK 6.5 7.22 7.98 10 11.2 53.57 500
SMBJ7.0A SMBJ7.0CA KM AM 7.0 7.78 8.60 10 12.0 50.00 200
SMBJ7.5A SMBJ7.5CA KP AP 7.5 8.33 9.21 1 12.9 46.51 100
SMBJ8.0A SMBJ8.0CA KR AR 8.0 8.89 9.83 1 13.6 44.12 50
SMBJ8.5A SMBJ8.5CA KT AT 8.5 9.44 10.40 1 14.4 41.67 10
SMBJ9.0A SMBJ9.0CA KV AV 9.0 10.00 11.10 1 15.4 38.96 5
SMBJ10A SMBJ10CA KX AX 10.0 11.10 12.30 1 17.0 35.29 5
SMBJ11A SMBJ11CA KZ WZ 11.0 12.20 13.50 1 18.2 32.97 5
SMBJ12A SMBJ12CA LE BE 12.0 13.30 14.70 1 19.9 30.15 5
SMBJ13A SMBJ13CA LG BG 13.0 14.40 15.90 1 21.5 27.91 5



De SMBJ-serie TVS transitieve onderdrukkende diodenproducten hebben een standaard SMB-verpakking met oppervlaktebevestiging, met een maximaal nominale vermogen van 600 W.Het product heeft een zeer snelle reactietijd (onder de nanoseconde) en een zeer hoge stabiliteit. Speciaal ontworpen voor de bescherming van verschillende interfaces in elektronische schakelingen tegen voorbijgaande spanningen veroorzaakt door blikseminslagen en andere voorbijgaande spanningsgebeurtenissen.
Productkenmerken
Low-profile pakket
Ideaal voor geautomatiseerde plaatsing
600 Watt spitspulsvermogen met een golfvorm van 10/1000μs
Voor applicatoren die op het oppervlak zijn gemonteerd om de ruimte op het bord te optimaliseren
Uitstekende klemvermogen
Zeer snelle responstijd
Laag inkrementeel overspanningsweerstand
Toepassingen
Bescherming van de stroomvoorziening
Toepassingen in de automobielindustrie
Industriële toepassing
Energiebeheer
