Thuis /Producten/TVS-dioden/400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden

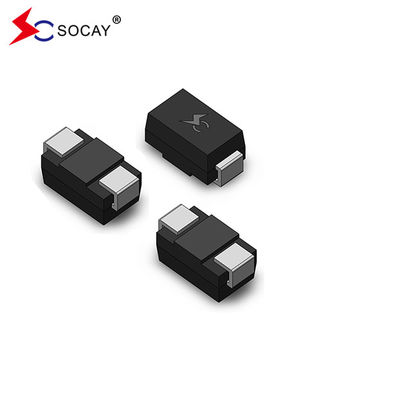

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden

5000 stuks
MOQ
negotiable
Prijs
400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: TVS-dioden
Pakkettype: DO-214AC/SMA
VWm: 6.0V
Vbr@It (min.): 6.67V
Vbr@It (max.): 7.37V
Het is: 10mA
Vc@Ipp: 10.3V
Ipp: 38.83A
Verwijderde gegevens: 800 μA
Temperatuurbereik voor opslag: -55 tot +150 °C
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: UL,REACH,RoHS,ISO
Modelnummer: SMAJ6.0CA
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden



DATABLAD:SMAJ_v2207.1.pdf



400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden 0





Deelnummer Markering

Achteruit

Stand-Off

Spanning VRWM(V)

Verdeling

SpanningVBR (V)

@ IkT

Test

Stroom

Ik...T (mA)

Maximaal

Klemmen

Spanning VC @ IkPP(V)

Maximaal

Hoogte

Puls

Stroom Ik...PP(A)

Maximaal

Achteruit

LeckageIk...R

@VRWM (μEen)
Uni Bi UNi Bi   Min. Maximaal
SMAJ3.3A — A1 — 3.3 4.10 - Dat is... 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Wij 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA Bloeddruk XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Ja, ja. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5



 Vermelding:



1.1Het achtervoegsel "A" betekent een tolerantietoestand van 5%.

2.2 Na het onderdeelnummer wordt het achtervoegsel "CA" toegevoegd om tweerichtingsapparatuur aan te geven.

3.3.Voor tweerichtingsapparaten met VRvan 10 volt en minder, de IRDe limiet is dubbel.







400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden 1





Parameter Symbool Waarde Eenheid
Spitspulsvermogen Dissipatie met een golfvorm van 10/1000μs (figuur 1) (opmerking 1), (opmerking 2) PPPM 400 Watt
Piekpulsstroom met een golfvorm van 10/1000 μs. (Noot1, figuur 3) Ik...PP Zie volgende tabel Amperen
Energieverspilling op oneindige warmteafvoer bij TL= 75°C PM(AV) 1.0 Watt
Piek voorwaartsgolfstroom, 8,3 ms enkele halve sinusgolf (noot 3) Ik...FSM 40 Amperen
Maximale onmiddellijke voorste spanning bij 25 A voor enkel eenrichtingsverkeer (noot 4) VF 3.5/5.0 Spanning
Operatieknooppunt en opslagtemperatuurbereik. TJ, TSTG -55 tot +150 °C

Vermelding:

1. niet-herhalende stroompuls, per figuur 3 en afgebroken boven TEen= 25°C per figuur 2.

2. gemonteerd op 5,0 mm x 5,0 mm (0,03 mm dikke) koperen pads aan elke terminal.

3. 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = maximaal 4 pulsen per minuut.

4. VF< 3,5 V voor VBR< 200V en VF< 6,5 V voor VBR> 201 V.





400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden 2

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, tweerichtings TVS-dioden 3

label:

Bi-directionele TVS-diode

TVS-component

TVS Diode SMD
