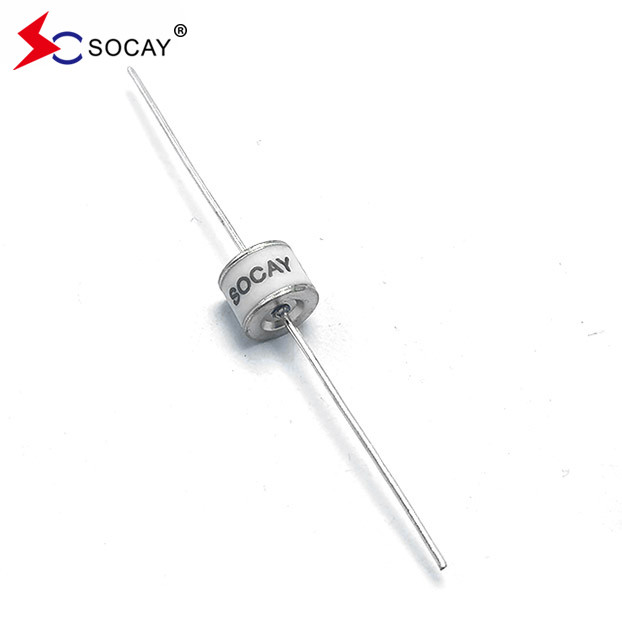

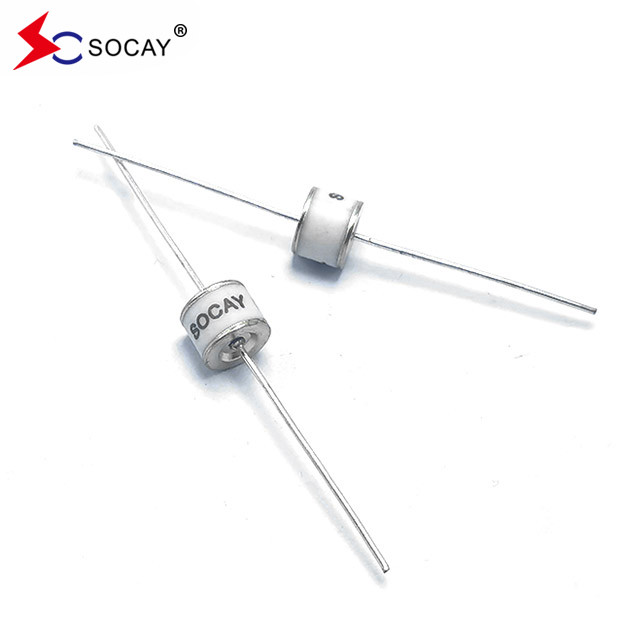

800V Axial Leaded Ceramic GDT Tube SC2E8-800ML Klassieke onderdelen

800V Axial Leaded Ceramic GDT Tube SC2E8-800ML Klassieke onderdelen

DATABLAD:SC2E8_v91.1.pdf

Typisch toepassingscircuit van een gasontladingsbuis (GDT)
Keramische gasontladingsbuizen (GDT) worden veel gebruikt in communicatielijnen en elektriciteitslijnbescherming van elektronische producten zoals communicatie, beveiliging en industrie.Gebruikt bij de bescherming van elektriciteitsleidingen, keramische gasontladingsbuizen (GDT) moeten
In serie met MOV of TVS toegepast, zoals weergegeven in figuur 2. Figuur 3 toont de RJ45-interfacebescherming, figuur 4 en figuur 5 toont respectievelijk de RS485-interface en de BNC.
Beschermingsschema met twee niveaus, het eerste niveau maakt gebruik van een keramische gasontlading.













Hoofdkenmerken van de gasontladingsbuis
>Gerelateerde breukspanning: 70~7500 V
>Slagontladingsstroom (8/20 μs): maximaal 100 kA
>Slagontladingsstroom (10/350 μs): maximaal 100 kA
>Stromontladingsstroom van de elektriciteitsfrequentie (1 s): maximaal 20 A
>Stromontladingsstroom van de elektriciteitsfrequentie (0,2 s): maximaal 300 A
>boogspanning: 10~35 V
>Isolatieweerstand: minimaal 1 GΩ
>Capaciteit: minimaal 0,2 pF




Kenmerken van keramische gasontladingsbuis (GDT)
> De verbindingscapaciteit is laag, de verbindingscapaciteit van de meeste serieproducten bedraagt niet meer dan 2 pF, en de verbindingscapaciteit van extra grote stroomproducten ligt in de tienden tot tienden picofaraden;
> Grote doorstroming, onze keramische gasontladingsbuis (GDT) heeft een enkele eenheid met een doorstroming van 8/20μs van 500A tot 100kA;
> Hoge isolatieweerstand, over het algemeen hoger dan 1 GΩ, niet gemakkelijk te verouderen en zeer betrouwbaar;
> gelijkstroom breukspanningsbereik 75V~6000V, pulsbreukspanningsbereik 600V~7800V;
> Verscheidene pakketten, waaronder SMD-apparaten en plug-in-apparaten, twee- en drie-terminalen, om aan verschillende toepassingsbehoeften te voldoen;
> Makkelijk te installeren;
