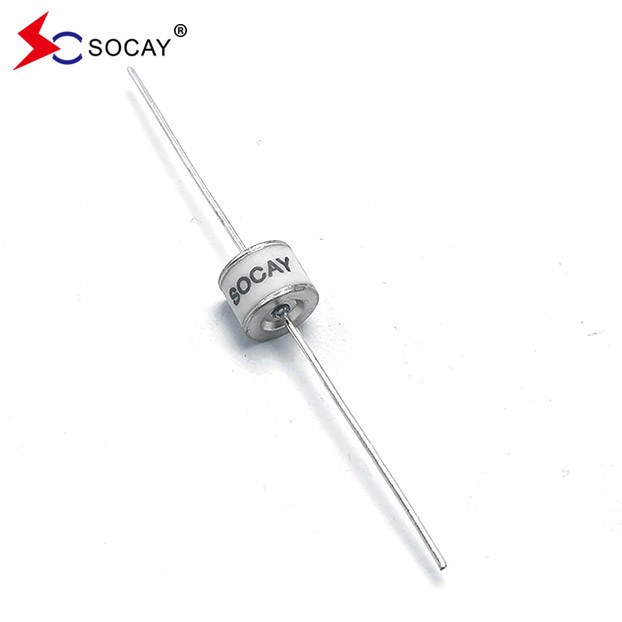

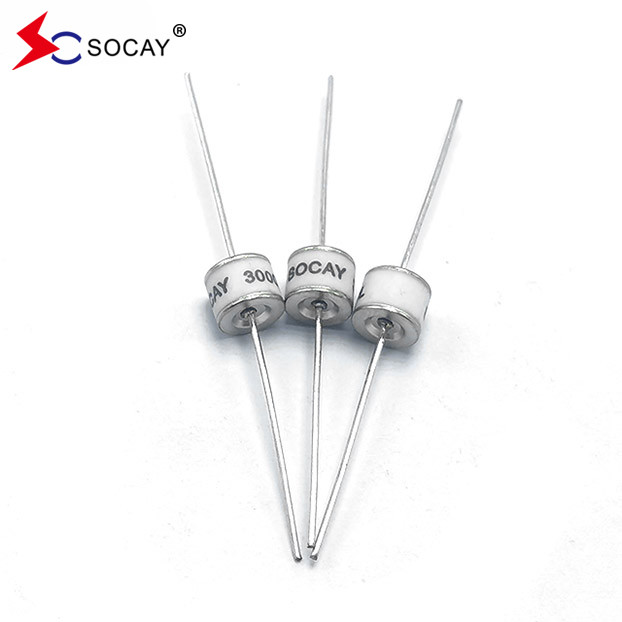

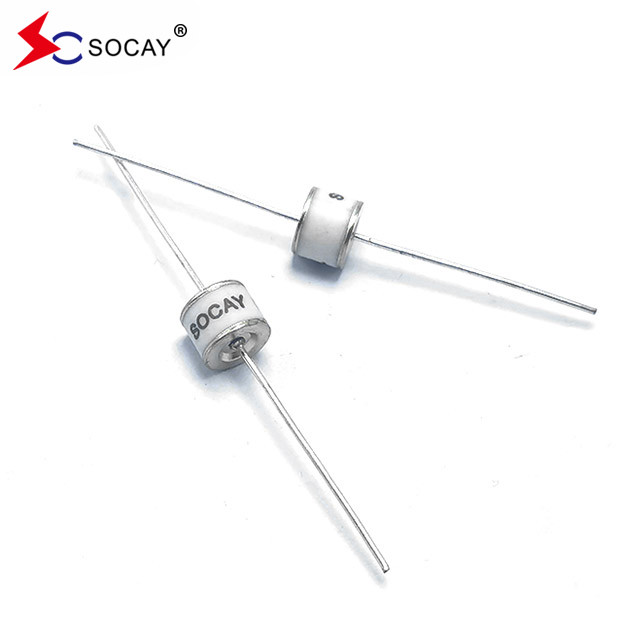

Actieve loodgesteunde keramische gasontladingsbuis SC2E8-90ML RoHS-conform

90V±20% ceramische gasontladingsbuis SC2E8-90ML, RoHS-conform

DATABLAD:SC2E8_v91.1.pdf

Selectieprincipes voor keramische gasontladingsbuizen

1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, zodat het de normale werking van het circuit niet kan beïnvloeden.
2- De onderhoudspanning van de keramische gasontladingsbuis moet zo hoog mogelijk zijn om te voorkomen dat de werkspanning in het circuit een continue geleiding veroorzaakt.Wanneer de overspanning in het circuit verdwijnt, zorg ervoor dat de keramische gasontladingsbuis tijdig wordt gedoofd, anders zal dit de normale werking van het circuit aantasten.
3Er moet voor worden gezorgd dat de breukspanning van de keramische gasontladingsbuis lager is dan de hoogste momentane spanning die het circuit kan weerstaan.
4. Bepaal op basis van de intensiteit van de impulsstroom die de leiding kan binnendringen de resistentie van de impulsstroom die de geselecteerde ontladingsbuis moet bereiken.
5Indien nodig moet de keramische gasontladingsbuis voorzien zijn van een geschikt kortsluitingstoestel, het FS-toestel, ook wel een storingsbeschermingstoestel genoemd.

Over GDT
Gasontladingsbuizen werken volgens het gasfysiekprincipe van hoge-efficiëntie boogontlading.Zodra de spanning die op de ontladingsbuis wordt aangebracht, de breukspanning overschrijdtEen arc zal zich in de afgesloten ontladingszone binnen nanoseconden vormen.Wanneer de ontlading eindigt en de ontladingsbuis uitgaatDe interne weerstand komt onmiddellijk terug tot enkele 100 MΩ. Daarom voldoen gasontladingsbuizen aan bijna alle eisen van de beschermde onderdelen.Het kan de overspanning betrouwbaar beperken tot het toegestane waardebereik, en onder normale bedrijfsomstandigheden heeft de ontladingsbuis, vanwege zijn hoge isolatieweerstand en lage capaciteitskenmerken, in wezen geen invloed op het beschermde systeem.

Indeling van keramische gasontladingsbuizen
1Volgens het aantal elektroden worden de meest gebruikte gasontladingsbuizen onderverdeeld in diodeontladingsbuizen en triodeontladingsbuizen.dus ze worden keramische ontladingsbuizen genoemd.
2De meest gebruikte gasontladingsbuizen zijn naar grootte onderverdeeld in chipontladingsbuizen en plug-inontladingsbuizen.
3Volgens de productpulsspanning worden de meest gebruikte gasontladingsbuizen onderverdeeld in conventionele pulsontladingsbuizen en lage pulsontladingsbuizen.
