Name: SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.9 (108 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Artikel 1: Spark Gap Protectors

Pakketgrootte: SMD

VERSUS: 140 ((119~221) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Overspanningslevenstest: 10KV / 150A, > 200T

Markeren:

Spark Gap Protectors SPG

SMD Spark Gap Protectors

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: SCB-141N-SMD

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

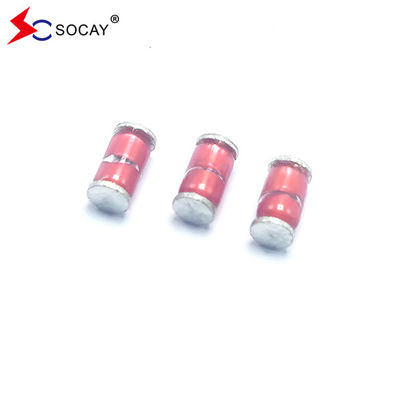

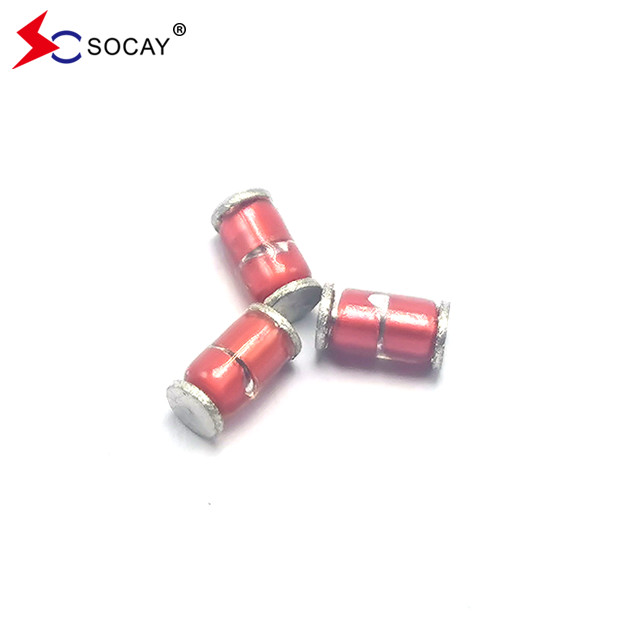

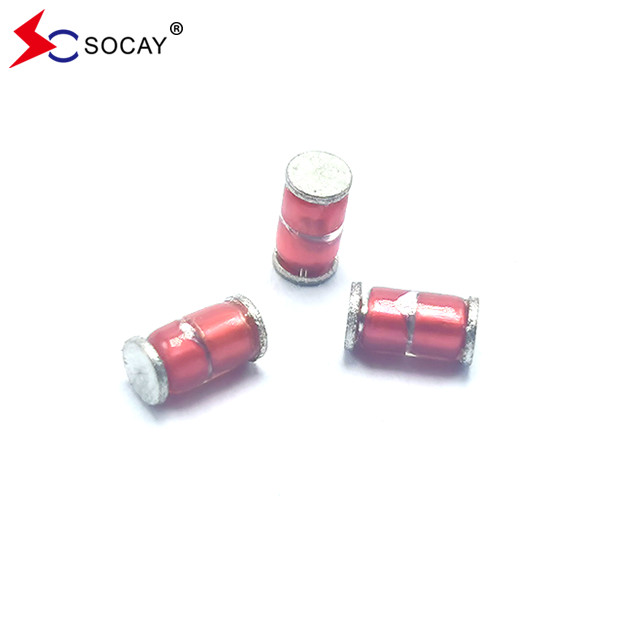

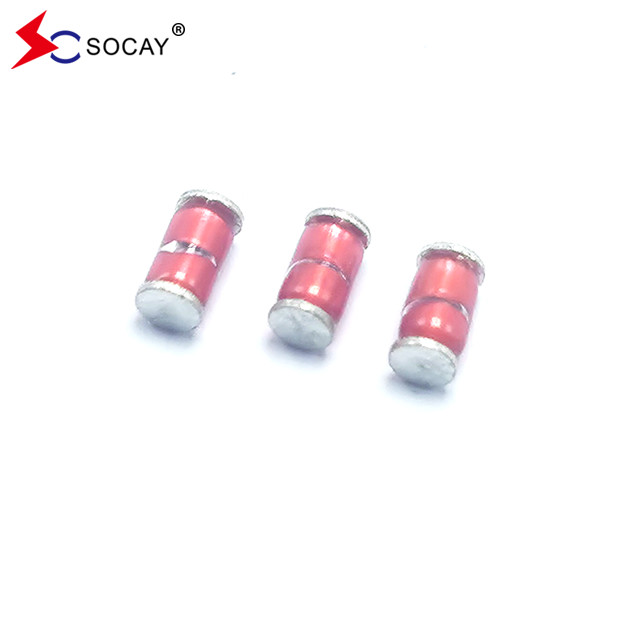

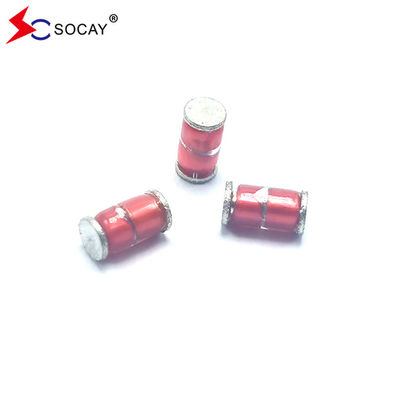

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Productomschrijving

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V

DATABLAD:SCB-SMD_v2204.1.pdf

DeelAantal	DC-spark-over Spanning Vs(V)	Minimaal Isolatie Resistentie IR ((OHM) /DC	Maximaal Capaciteit 1KHZ-6Vmax C (pF)	De stijgingChuur Capaciteit 8/20 μS	Overstromingsleven Test
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M-SMD	300(240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M-SMD	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Selectiemethode/Modellennaam

1Om de bedrijfsspanning, het product, de toepassingspoort en het beschermingsniveau van de klant te kennen.
2"Minimum gelijkstroomonderbrekingsspanning > 1,2 maal de normale gelijkstroomoperatiespanning.
3"Kies het pakket, de afmeting en de doorstroming van het apparaat op basis van de toepassingspoort en het beschermingsniveau.

Toepassingen:

Alle soorten energieproducten, isolatoren, omvormers, medische apparatuur, 485 converter, communicatieproducten, beveiligingsproducten.

Artikel 2	Testmethode	Standaard
DC-spark-overspanning	De startontladingsspanning (Vs) wordt gemeten door geleidelijk de toegepaste gelijkstroomspanning te verhogen. De teststroom bedraagt maximaal 0,5 mA. De gelijkstroomspanning stijgt tot 100V/s ((Vs<1000V) of 500V/s ((Vs≥1000V).	Wisselkoers, binnen ± 30% isolatieweerstand en capaciteit, voldoet aan de nominale specificatie.
Isolatieweerstand	Meten van de isolatieweerstand over de terminal bij normale spanning, maar de testspanning niet boven de DC-spark-over spanning.
Capaciteit	De elektrostatische capaciteit wordt gemeten door een spanning van minder dan 6 V (bij 1 KHz) tussen de eindpunten toe te passen.
Statisch leven	10KV met 1500pf condensator wordt door een 2KΩ weerstand ontladen. 200 keer in een interval van 10sec.	△Vs/Vs≤30% Kenmerken van andere items moeten aan de opgegeven waarde voldoen
Overspanningsstroom Capaciteit	1.2/50μs & 8/20μs, 1000A, elektrisch verbonden met een weerstand (1~2 Ω), ±5 keer, elk tijdsinterval 60 seconden. Daarna wordt het uiterlijk visueel onderzocht.	Geen scheuren en geen mislukkingen
Koudweerstand	Meting na -40°C/1000 HRS en normale temperatuur/2 HRS.	De kenmerken zijn in overeenstemming met de nominale specificatie
Warmteweerstand	Meting na 125°C /1000 HRS en normale temperatuur/2 HRS.
Vochtbestendigheid	Meting na vochtigheid 90~95°C ((45°C)) /1000 HRS en normale temperatuur/2 HRS.
Temperatuurcyclus	10 keer herhaling van de cyclus -40°C /30 min →normaal, temp/2 min →125°C/30 min, meting na normale temp/2 HRS.
Soldeervermogen	Toedienen van vloeistof en onderdompelen in gesmolten soldeer bij 230 ± 5 °C gedurende 3 seconden tot aan het punt van 1,5 mm van het lichaam.	Looddraad is gelijkmatig bedekt met soldeer
Soldeerwarmte	Meting nadat looddraad gedurende 10 seconden tot 1,5 mm van het lichaam in 260 ± 5 °C-soldeer is gedompeld	Voldoet aan de nominale specificatie
Trekkracht	Uitslag van 0,5 kg gedurende 10 seconden	Lood mag niet worden uitgetrokken om te breken
Buigkracht	Buig de looddraad op het punt van 2 mm van het lichaam onder 0,25 belasting en terug naar het oorspronkelijke punt.	Lood mag niet worden uitgetrokken om te breken

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

De belangrijkste producten van SOCAY omvatten een volledig assortiment keramische gasontladingsbuizen (GDT), transitieve onderdrukkingsdioden (TVS-dioden), ESD-onderdrukker, thyristor-overspanningsonderdrukker (TSS),Spark Gap Protectors (SPG), Varistors (MOV), Chip Varistors (MLV), PTC Resetable Fuse, Negative Temperature Coefficient Thermistors (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode, enz.Van het circuitontwerp tot het testen van het product (en het verstrekken van testrapporten)Met uitstekende kwaliteit en service heeft SOCAY veel lof van klanten en respect van de industrie gewonnen.
