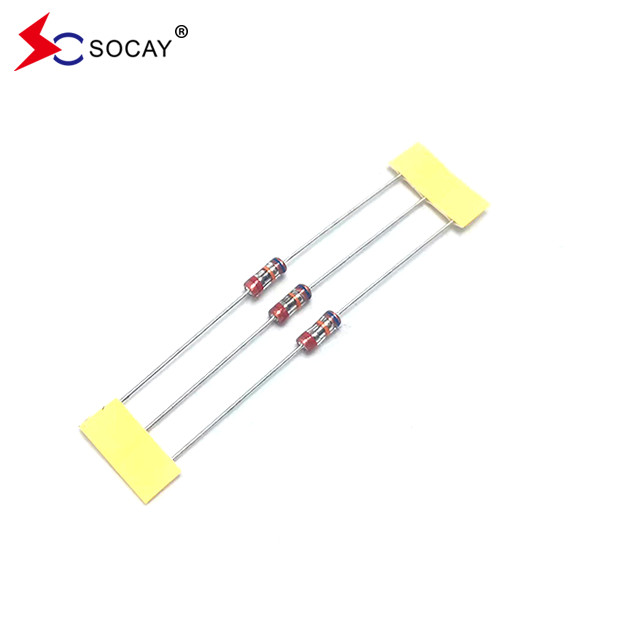

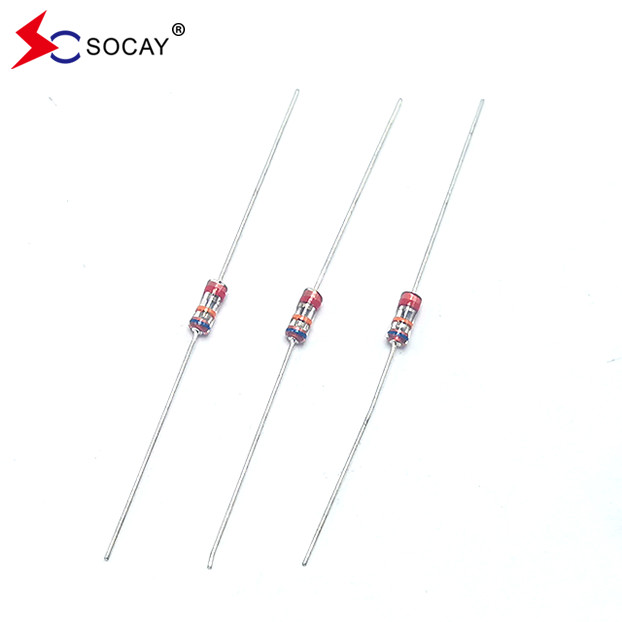

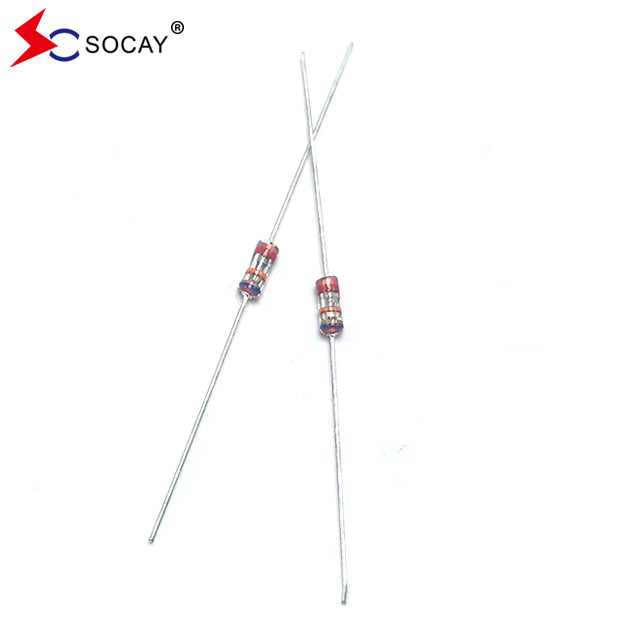

Name: SCBE-141N Axial Lead Glass Discharge Tube SPG 140 VS Spark Gap Arrester
Brand: SOCAY
SKU: SCBE-141N
Rating: 4.7 (129 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: Spark Gap Protectors (SPG)

Pakkettype: Axial Lead

VERSUS: 140 ((98~182) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Overspanningslevenstest: 10KV / 150A, > 200T

Markeren:

Glasontlading 140 VS

Axial Lead Glass Discharge Tube

Axial Lead Spark Gap Arrester

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: SCBE-141N

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: AMMO-verpakkingsgoederen

Levertijd: 5-8 werkdagen

Galerij

SCBE-141N Axial Lead Glass Discharge Tube SPG 140 VS Spark Gap Arrester

Productomschrijving

SOCAY SCBE-serie Glasontladingsbuis SCBE-141N SPG 140VS Lage elektrodecapaciteit (≤1,0 pF)

DATABLAD:SCBE_v2204.1.pdf

DeelAantal	DC-spark-over Spanning Vs(V)	Minimaal Isolatie Resistentie IR ((OHM) /DC	Maximaal Capaciteit 1KHZ-6Vmax C (pF)	De stijgingChuur Capaciteit 8/20 μS	Overstromingsleven Test
SCBE-141N	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCBE-201M	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-251M	250 ((200~300)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-301M	300(240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCBE-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, > 200T

SCBE-141N Axial Lead Glass Discharge Tube SPG 140 VS Spark Gap Arrester 0

Kenmerken:

u Ongeveer nul lekkende stroom voor de spanning van de klem

u Minder verval bij aan/uit staat.

u Hoog vermogen om herhaalde blikseminslagen te weerstaan.

u Lage elektrodecapaciteit (≤1,0 pF) en hoge isolatie (≥100MΩ).

U voldoet aan de RoHS.

u Bilateraal symmetrisch.

u Temperatuur, vochtigheid en lichtgevoeligheid ongevoelig.

u Werktemperatuur: -45 °C tot +125 °C

u Bergingstemperatuur: -45 °C tot +125 °C

u Voldoet aan MSL-niveau 1 per J-STD-020

Toepassingen:

u Stroomvoorzieningen

u Motorvonken verwijderen

u Relais schakelen vonk absorberend

u Impulsprotectie van gegevenslijnen

u Elektronische apparaten die UL497A en UL497B-conform zijn

u Telefoon/fax/modem

u Hoogfrequente signaalzenders/ontvangers

u Satellietantenne

u Radioversterkers

u Alarmsystemen

u Kathodestraalbuizen in monitoren/tv's

DeelAantal	Kleurcode1	Kleurcode2	Kleurcode3
SCBE-141N	Bruin	Rood	Wit
SCBE-201M	Rood	Oranje	Blauw
SCBE-251M	Rood	Oranje	Groen
SCBE-301M	Oranje	Rood	Wit
SCBE-401M	Geel	Zwart	Bruin
SCBE-501M	Groen	Geel	Oranje
SCBE-601M	Blauw	Rood	Geel
SCBE-102M	Zwart	Oranje	Rood
SCBE-122M	Zwart	Rood	Oranje

Handoplossen
Temperatuur van het soldeer: 350±5°C
Verwarmingstijd: maximaal 3 seconden.

Algemene aandacht voor solderen

Hoge soldeertemperaturen en lange soldeertijden kunnen leiden tot uitloging van de afsluiting, afname van de hechtingssterkte en verandering van de eigenschappen.
Voor het solderen wordt verwezen naar de bovenstaande soldeercurven, maar de blootstelling aan temperaturen van meer dan 200°C dient minder dan 50 seconden te duren.
Gebruik een milde vloeistof (minder dan 0,2 wt% CI).Zorg ervoor dat u grondig wast om residuen van de onderkant van componenten die de weerstand kunnen beïnvloeden te verwijderen.

Reiniging
Bij gebruik van ultrasone reiniging kan het bord resoneren als het uitgangsvermogen te hoog is.we raden u aan om de onderstaande voorwaarden te gebruiken:
Frequentie: 40kHz max.
Uitgangsvermogen: 20 W/liter
Schoonmaaktijd: maximaal 5 minuten.

SCBE-141N Axial Lead Glass Discharge Tube SPG 140 VS Spark Gap Arrester 1
