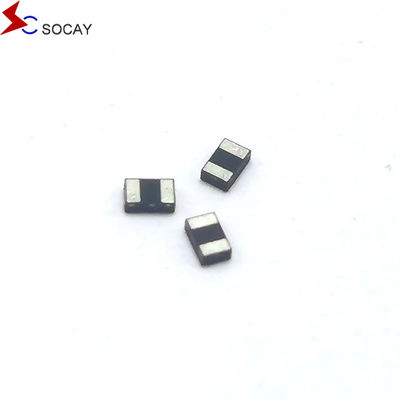

Thuis /Producten/ESD-array/SE03N6S01GZ ESD Array Low Capacity ESD Protection Operating Voltage 3.3V IR Maximum 0,5μA

SE03N6S01GZ ESD Array Low Capacity ESD Protection Operating Voltage 3.3V IR Maximum 0,5μA

10000 stuks
MOQ
negotiable
Prijs
SE03N6S01GZ ESD Array Low Capacity ESD Protection Operating Voltage 3.3V IR Maximum 0,5μA
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
componentennaam: ESD-arrays
Componentenpakket: DFN1006-2L
Vrwm (max.): 3.3V
Vbr (min.): 5.0V
Vbr (max.): 5.0V
Het is: 1mA
Het is de volgende:: 0.5 μA
Vc (type) (Ipp=1A): 6.0V
Vc (type) (Ipp=5A): 10.0V
Cesd: 12pF
Markeren:

SE03N6S01GZ ESD Array

,

3.3V ESD-array

,

ESD-array met lage capaciteit
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: Voor de toepassing van deze verordening geldt:
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

ESD-arrays met een lage capaciteit voor ESD-bescherming SE03N6L01GZ



ESD-arrays kenmerken:

  • Werkspanning: 3,3 V
  • Laag lek: nA-niveau
  • Lage capaciteit
  • Extreme lage spanning
  • RoHS-conform



ESD Arrays Toepassingen:

  • Cellulaire toestellen en accessoires
  • Digitale visuele interface (DVI)
  • RF-circuits
  • Port weergeven
  • USB-poorten
  • MDDI-poorten
  • PCI Express



Mechanische kenmerken van ESD-arrays:

  • DFN1006 (1,0x0,6x0,5 mm) Verpakking
  • Gewicht 0,5 milligram (ongeveer)
  • Hoeveelheid per spoel: 10.000 stuks
  • Reel Grootte: 7 inch
  • Loodvrij afwerking



Functioneel diagram van ESD-arrays:

SE03N6S01GZ ESD Array Low Capacity ESD Protection Operating Voltage 3.3V IR Maximum 0,5μA 0





ESD Arrays Absolute maximale ratings (T)Een= 25°C, tenzij anders aangegeven):


Symbool Parameter Waarde Eenheden
TL Loodoplostemperatuur 260 (10sec) oC
TOP Werktemperatuurbereik -55 tot +125 °C
TSTG Temperatuurbereik voor opslag -55 tot +150 °C
VESD ESD per IEC61000-4-2 (lucht) ± 25 kV
  ESD per IEC61000-4-2 (contact) ± 25







Elektrische kenmerken (TEen=25°C, tenzij anders aangegeven):

Parameter Symbool Voorwaarden - Min. Typus. Max, ik ben er klaar voor. Eenheden
Omgekeerde werkspanning VRWM - Dat is... - Dat is... - Dat is... 3.3 V
Afbrekingsspanning VBR IT = 1mA 3.5 5.1 5.0 V
Leckage-stroom IR VRWM = 3,3 V - Dat is... - Dat is... 0.5 μA
Klemspanning VC IPP = 1A, tP = 8/20μs - Dat is... 6.0 - Dat is... V
Klemspanning VC IPP = 5A, tP = 8/20μs - Dat is... 10.0 - Dat is... V
Koppelingscapaciteit C.J. VR = 0V, f = 1MHz - Dat is... 0.5 - Dat is... pF





DFN1006-2L Pakketlijn en afmetingen:

Symbool In millimeter Inches
  - Min. Max, ik ben er klaar voor. - Min. Max, ik ben er klaar voor.
Een 0.450 0.550 0.018 0.022
A1 0.010 0.070 0.000 0.003
D 0.950 1.050 0.037 0.041
E 0.550 0.650 0.022 0.026
D1 0.450 REF 0.018 REF
E1 0.400 REF 0.016 REF
b. 0.275 0.325 0.011 0.013
e 0.675 0.725 0.027 0.029
L 0.275 0.325 0.011 0.013
L1 0.010 REF 0.000 REF



SE03N6S01GZ ESD Array Low Capacity ESD Protection Operating Voltage 3.3V IR Maximum 0,5μA 1



label:

ESD-beschermingsdiode

ESD-overspanningsbescherming

TVS-diode voor ESD-bescherming
