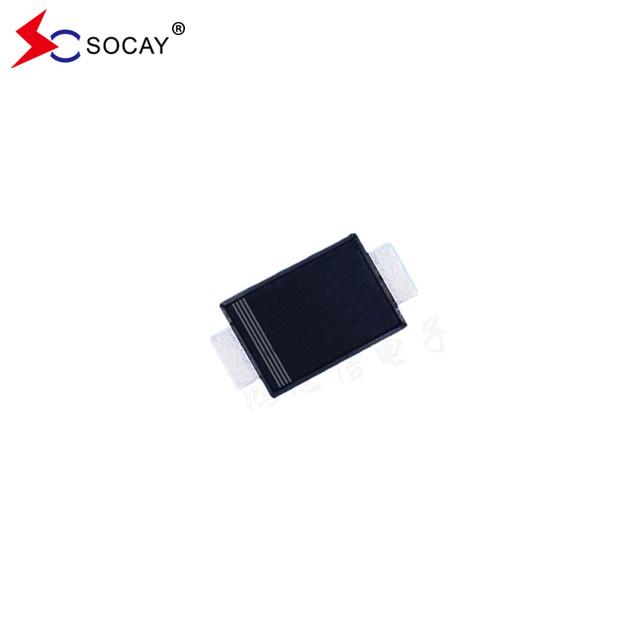

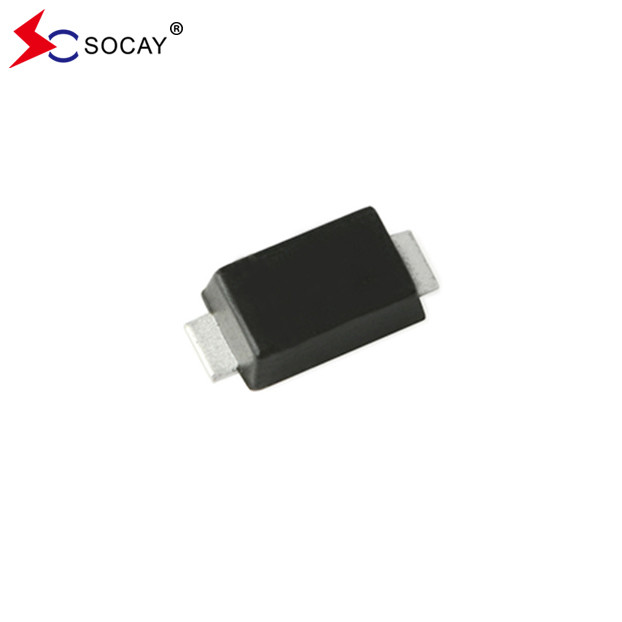

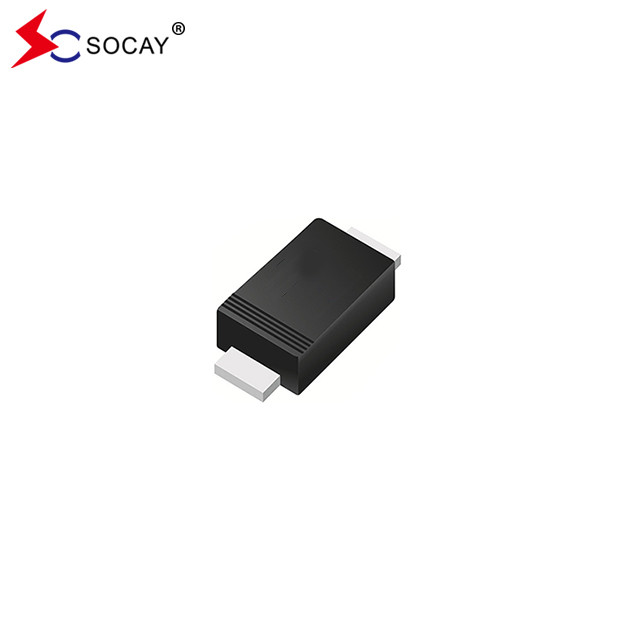

Thuis /Producten/Schottky-Barrièrediode/SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot 200VRRM SBD104D1

SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot 200VRRM SBD104D1

3000 stuks
MOQ
negotiable
Prijs
SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot 200VRRM SBD104D1
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
SBD104D1 Naam: Schottky-barrièreverbeteraars
Verpakking SBD104D1: DO-214AAB/SMC
SBD104D1 Max. VRRM: 40 V
Maximale RMS-spanning: 28V
Maximale VDC: 40 V
Het gemiddelde rectificeerde Stroom: 1A
IF(RMS): 2A
CJ: 155 pF
Markeren:

SBD104D1

,

SBD104D1 Schottky Barrier Rectifiers
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SBD104D1
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot en met 200VRRM SBD104D1



Schottky Barrier Rectifiers SBD102D1~SBD120D1 DATABLAD:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf





De kenmerken van Schottky-barrière-rectificatoren SBD104D1

  • Snel schakelsnelheid
  • Oppervlakte montage pakket ideaal geschikt voor automatische plaatsing
  • Schottky Barrier Rectifiers SBD104D1 heeft laag vermogen verlies, hoge efficiëntie
  • SBD104D1 Loodvrij in overeenstemming met EU RoHS 2.0

  • Het product SBD104D1 is een groene gietverbinding volgens de IEC 61249-norm



Mechanische gegevens van Schottky-barrière-rectificatoren SBD104D1:



  • Geval: SOD-123FL, kunststof
  • Terminals van de onderdelen: volgens MIL-STD-750, methode 2026 te solderen

  • Zijn polariteit: Kleurband duidt kathodenoot aan

  • SBD104D1 heeft Apporx.





Schottky-barrière-rectificatoren SBD104D1 Elektrische en thermische kenmerken (T)Een= 25°C, tenzij anders vermeld):

SBD104D1 Parameter Symbool SBD102D1 SBD103D1 SBD104D1 SBD106D1 SBD110D1 SBD115D1 SBD120D1 Eenheid

SBD104D1 Maximale VRRM

 VRRM 20 30 40 60 100 150 200 V
Maximale VRMS VRMS 14 21 28 42 70 105 140 V
Maximale VDC VDC 20 30 40 60 100 150 200 V
Gemiddelde gerectificeerde stroom IF ((AV)) IF(AV) 1 Een
SBD104D1 Voorwaarts stroom RMS, D=0.5 IF(RMS) 2 Een
SBD104D1 Niet-repetitieve piekstroom naar voren bij t=8,3 ms IFSM 40 30 Een
Maximale VF bij IF=1A VF 0.55 0.7 0.8 0.85 V
SBD104D1 Omgekeerde lekstroom bij VRRM IR 30 μA

SBD104D1 Typisch thermisch

Resistentie

 (Noot 1) RθJC 32 °C/W
  (Noot 2) RθJA 200
Typische CJ-classificatie bij VR=0V C.J. 155 125 100 85 pF
SBD104D1 Temperatuurbereik van de werkplaats en opslagtemperatuur TJ, TSTG -55 tot +150 °C

Vermelding:1.Montage op een FR4-PCB, enkelzijdig koper, met een oppervlakte van 100 cm2 koper.

2.Montage op een FR4 PCB, enkelzijdig koper, mini pad.









Schottky Barrier Rectifiers SBD104D1 SOD-123FL Package Outline (Unit:inch(mm)):

SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot 200VRRM SBD104D1 0







Verpakkingsinformatie:

Deelnummer Componentenpakket Hoeveelheid Verpakkingsoptie
SBD102D1~SBD120D1 SOD-123FL 3000 stuks per 7" plastic spoel









SOD-123FL Package Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 tot 200VRRM SBD104D1 1

IF(AV)
label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
