Thuis /Producten/Schottky-Barrièrediode/100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package

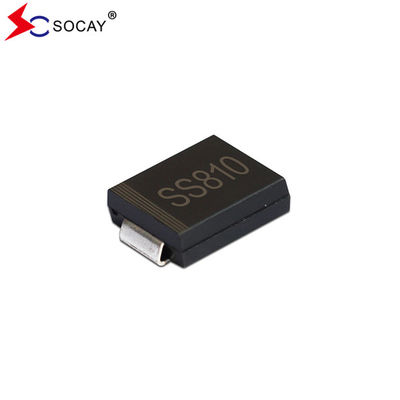

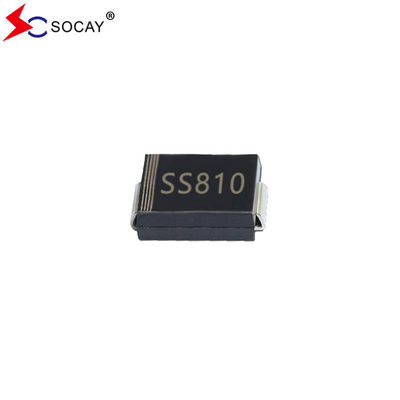

100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package

3000 stuks
MOQ
negotiable
Prijs
100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
componentennaam: Schottky-Barrièrediode
Componentenpakket: DO-214AAB/SMC
Max. VRRM: 100 V
Component Max. VRMS: 70V
Productmax. VDC: 100 V
SS810C IF(AV): 8A
VF bij 8A: 0.8V
SS810C IR: 50 μA
Markeren:

SS810C

,

Oppervlakte Mount Schottky Barrier Diode

,

SS810C Schottky-barrière-diode
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SS810C
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package



Schottky-barrière-diode SS810C DATABLAD:SS810C ((SMC)_v94.1.pdf





Schottky Barrier Diode SS810C kenmerken zijn als volgt:

  • Schottky Barrier Diode SS810C Plastic verpakking is UL94V-0.
  • Voor de oppervlakte montage pakket toepassingen is om de ruimte van het bord te optimaliseren.
  • SS810C heeft een laag vermogen, hoge efficiëntie.

  • SS810C Groene gietverbinding volgens IEC-norm 61249.

  • Dit onderdeel heeft een hoge spanningscapaciteit.
  • Loodvrije Schottky-barrierdiode voldoet aan EU RoHS 2.0.



Schottky-barrière-diode SS810C Mechanische gegevens:

  • Schottky Barrier Diode SS810C Case: JEDEC DO-214AB gegoten plastic.
  • De terminals: gesoldeerd, soldeerbaar volgens MIL-STD-750, methode 2026.
  • Schottky Barrier Diode SS810C Polariteit: Kleurband duidt op het einde van de kathode.
  • De standaardverpakking: 16 mm band (EIA-481).

  • Schottky Barrier Diode SS810C Gewicht: 0,0082 ounces, 0,2325 gram.





Max. Ratingsen Elektrische kenmerken van Schottky-barrière-diode SS810C:

SS810C Bevoegd tot 25 °C omgevingstemperatuur, tenzij anders aangegeven.
Parameter SS810C Symbool SS810C Eenheid SS810C
Schottky-barrierdiode max. recurrente piek omgekeerde spanning VRRM 100 V
Schottky-barrière-diode Maximale RMS-spanning VRMS 70 V
Schottky-barrière-diode Max. VDC VDC 100 V
Schottky-barrierdiode maximale gemiddelde voorstroming IF(AV) 8 Een
Piekstroming voorwaarts: 8,3 ms enkelvoudige halve sinusgolf op de nominale belasting IFSM 150 Een
SS810C Maximale voorste spanning bij 8A VF 0.8 V
Maximale gelijkstroomomgekeerde stroom bij nominale gelijkstroomblokkeringsspanning IR 50 μA
Schottky-barrierdiode typische thermische weerstand (Noot 1) RθJL 15 °C/W
  (Noot 2) RθJA 110
SS810C Temperatuurbereik van het werkpunt en de opslagplaats TJ, TSTG -55 tot +150 °C

Notities: 1. gemonteerd op een FR4 PCB, enkelzijdig koper, met een oppervlakte van 100 cm2 koper.

2Op een FR4 PCB gemonteerd, enkelzijdig koper, mini pad.









Schottky-barrière-diode SS810C:

Schottky-barrière-diode SS810C:

100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package 0



Figuur 2. Typische vooruitgaande kenmerken

100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package 1





Schottky-barrière-diode SS810C SMC/DO-214AB Pakketplan (eenheid: inch ((mm)):

100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package 2



Verpakkingsinformatie:

Deelnummer Componentenpakket Hoeveelheid Verpakkingsoptie
SS810C SMC/DO-214AB 3000 stuks per 13" plastic spoel
    800 stuks per 7" plastic spoel





100VRRM Oppervlakte Mount Schottky Barrier Diode SS810C 70VRMS Spanning SMC Package 3

label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
