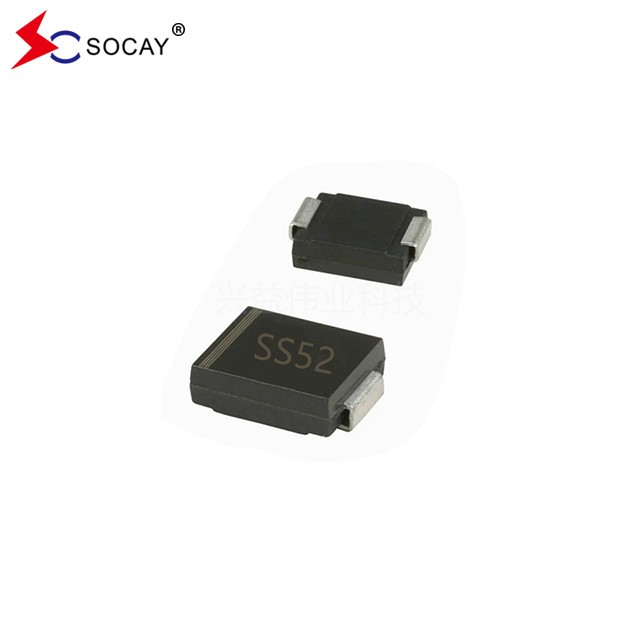

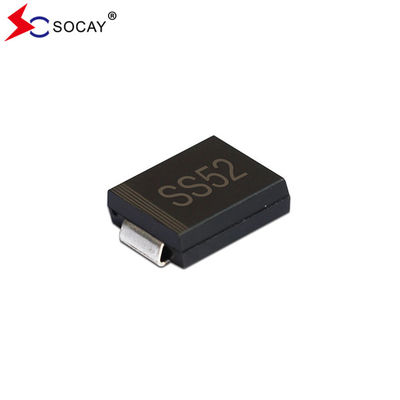

Oppervlakte Mount Schottky Barrier Rectifiers SS52C~SS520C 20VRRM DO-214AB Pakket
Schottky Barrier Rectifiers SS52C~SS520C DATABLAD:De volgende gegevens zijn van toepassing op:1.pdf
Schottky Barrier Rectifiers SS52C~SS520C Kenmerken:
Het product groene gietverbinding volgens de norm IEC 61249.
De volgende zijn mechanische gegevens:
Schottky Barrier Rectifiers SS52C ~ SS520C Ongeveer Gewicht: 0.0082 ounces, 0.2325 gram.
Max. RatingsenElektrische eigenschappen van Schottky-barrièreverbeteraars SS52C~SS520C:
Vermogens bij omgevingstemperatuur van 25 °C, tenzij anders aangegeven. | ||||||||||||
Voor de toepassing van de onderstaande voorschriften: | Symbool | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | Eenheid | |
Maximaal terugkerend piek-omgekeerde spanning VRRM | VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
SS52C ~ SS520C Maximale RMS-spanning | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V | |
Maximale DC-blokkeringsspanning | VDC | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V | |
Max. IF(AV) bij TL = 75°C | IF(AV) | 5 | Een | |||||||||
SS52C~SS520C IFSM: 8,3 ms enkelvoudige halve sinusgolf op de nominale belasting | IFSM | 100 | Een | |||||||||
Max. Voortstuwingsspanning bij 5A (noot 1) | VF | 0.55 | 0.74 | 0.8 | 0.9 | V | ||||||
Maximale IR bij nominale gelijkstroomblokkeringsspanning | TJ=25°C | IR | 0.2 | 0.05 | mA | |||||||
TJ=100°C | 20 | 10 | ||||||||||
SS52C~SS520C Typische thermische weerstand (Noot 2) |
RθJL | 17 | °C/W | |||||||||
RθJA | 55 | |||||||||||
Het temperatuurbereik van de werkcruising SS52C tot en met SS520C | TJ | -55 tot +125 | -55 tot +150 | -65 tot +175 | °C | |||||||
De temperatuur van de opslagruimte SS52C-SS520C | TSTG | -55 tot +150 | -65 tot +175 | °C | ||||||||
Vermelding:1. SS52C ~ SS520C Pulstest met PW = 300 μsec, 1% werkcyclus. 2. SS52C~SS520C Gemonteerd op PC-bord met 14 mm2 (0,013 mm dikke) koperen pad gebieden. |
Schottky-barrierrectifiers SS52C~SS520C:
Figuur 1. Schottky Barrier Rectifiers SS52C ~ SS520C Voorwaarts stroomvermindering Curve:
figuur 2. SS52C tot en met SS520C Maximale niet-herhalende overspanningstroom:
Schottky Barrier Rectifiers SS52C ~ SS520C Pakketplan (eenheid: inch ((mm)):
Verpakkingsinformatie:
Deelnummer | Componentenpakket | Hoeveelheid | Verpakkingsoptie |
SS52C ~ SS520C | SMC/DO-214AB | 3000 stuks | per 13" plastic spoel |
800 stuks | per 7" plastic spoel |
