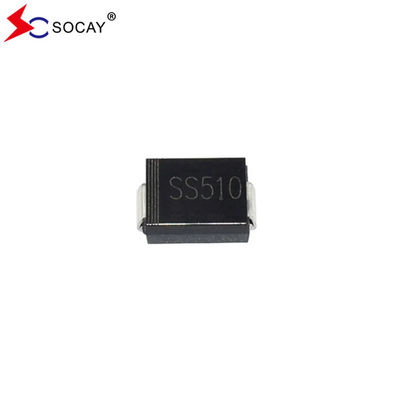

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning

3000 stuks
MOQ
negotiable
Prijs
VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van de rectificatoren: Schottky-barrièreverbeteraars
Pakket rectificatoren: DO-214AA/SMB
Rectificatoren Max. VRRM: 40 V
Maximale VRMS: 28V
Component Max. VDC: 40 V
Max. VF op 5A.: 0.55V
IR bij 25°C: 1.0mA
IR bij 100°C: 50mA
Markeren:

SS54B

,

SS54B Schottky-barrièreverbeteraars
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SS54B
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

VRRM 40V SS54B Schottky Barrier Rectifiers 0,55V Voorspanning Schottky Diode



Schottky-barrierrectifiers DATABLAD:- Ik heb het niet gedaan.1.pdf





VRRM 40V SS54B Schottky Kenmerken:

  • Metalen siliciumverbinding, overwegend dragergeleiding
  • Voor toepassingen op oppervlakken
  • Laag vermogenverlies, hoog rendement
  • Vermogen voor hoge stroomstroom
  • SS54B is bestemd voor gebruik in lage spanning, hoogfrequente omvormers, vrije wielen en polariteitsbeschermingstoepassingen



VRRM 40V SS54B Schottky Mechanische gegevens zijn als volgt:

  • SS54B Geval: SMB
  • Terminals: soldeerbaar volgens MIL-STD-750, methode 2026

  • Gewicht: 0,1 g / 0,0034 oz





Elektrische en thermische eigenschappen van Schottky-barrière-rectificatoren SS52B:

Parameter Symbool SS52B SS54B SS56B SS58B SS510B SS512B SS515B SS520B Eenheid
Maximale VRRM-waarde VRRM 20 40 60 80 100 120 150 200 V
Max. RMS-spanning VRMS 14 28 42 56 70 84 105 140 V
Max. DC-blokkeringsspanning VDC 20 40 60 80 100 120 150 200 V
Max. Gemiddelde voorstroming IF(AV) 5.0 Een

Piek voorste golfstroom.8.3 ms

Eén halve sinusgolf op elkaar geplaatst

op nominale belasting (JEDEC-methode)



 IFSM 100 Een
Schottky Barrier Rectifiers Max VF bij 5 A VF 0.55 0.70 0.85 V

Maximale IR bij nominale gelijkstroomomgekeerde spanning

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Typ. Koppelingscapaciteit ((1) Cj 500 300 pF
Typ. Thermische weerstand ((2) RθJA 50 °C/W
Temperatuurbereik van het werkpunt van de verbinding TJ -55 tot +150 °C
Temperatuurbereik voor opslag TSTG -55 tot +150 °C

Vermelding:1.gemeten bij 1 MHz en een omgekeerde spanning van 4 V gelijkstroom toegepast.

2. PCB gemonteerd met 2,0" x 2,0" (5 x 5 cm) koperen pad gebieden.











Schottky-barrierrectificatoren SS52B Klassificatie- en kenmerkkurven:

Figuur 1. SS52B Vorentoe stroom afnemende curve:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning 0



Figuur 2.Achteruit Kenmerkends:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning 1





Schottky Barrier Rectifiers SS52B SMB Pakket afmetingen:

Verpakking op plastic oppervlak; 2 leidingen

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning 2

Symbool mm Mil
  Min. Max. Min. Max.
Een 2.13 2.46 84 97
E 4.06 4.70 160 185
D 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
L 0.8 1.5 32 59
C 0.152 0.305 6 12
b. 1.9 2.2 75 87





Verpakkingsinformatie:

Deelnummer Componentenpakket Hoeveelheid
SS52B~SS520B MKB 3000 stuks









VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voorspanning 3

label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
