Thuis /Producten/Schottky-Barrièrediode/SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers

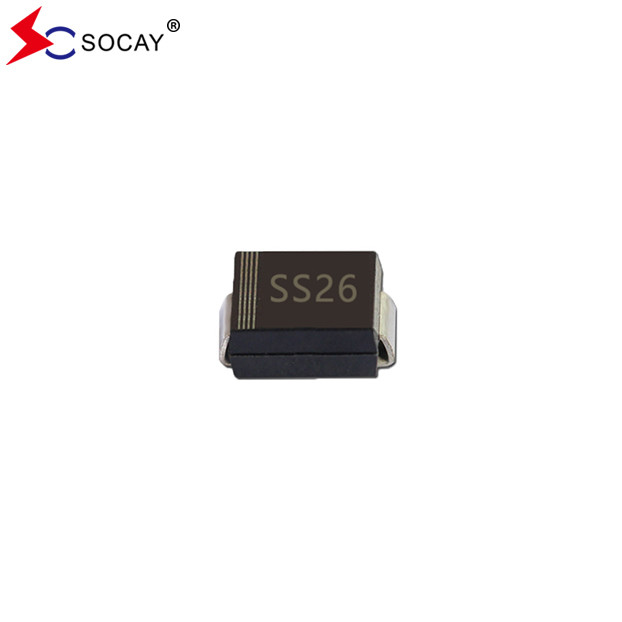

SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers

3000 stuks
MOQ
negotiable
Prijs
SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: Schottky-Diode
Pakket SS26B: DO-214AA(SMB)
SS26B Max. VRRM: 60 V
SS26B Max. VRMS: 42 V
SBD Max. VDC: 60 V
RθJL: 12°C/W
SS26B IR @ 25°C: 0.09 mA
SS26B IR @ 100°C: 20 mA
Markeren:

Oppervlakte Mount Schottky Barrier Rectifiers

,

Schottky-diode SS26B

,

SS26B
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SS26B
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers



Schottky Diode DATASHEET:- Ik heb het niet gedaan.1.pdf





Schottky Diode SS26B Kenmerken:

  • Schottky Diode Plastic-verpakking heeft een Underwriters Laboratory ontvlambaarheidsclassificatie UL94V-0.
  • Geschikt voor toepassingen op het oppervlak om de ruimte op het bord te optimaliseren.
  • SS26B Schottky Diode heeft een laag vermogen verlies, hoge efficiëntie.
  • Schottky Diode SS26B met een VRRM van 60V heeft een hoge spanningscapaciteit.
  • Loodvrij in overeenstemming met EU RoHS 2.0.

  • SS26B Groene gietverbinding volgens IEC-norm 61249.



Mechanische gegevens van Schottky-diode SS26B:

  • Schottky Diode Case: DO-214AA/SMB.
  • SS26B-terminals: gesoldeerd, soldeerbaar volgens MIL-STD-750, methode 2026.

  • Ongeveer 0,092 gram.

  • SS26B Polariteit: Kleurband duidt op het kathoden einde.
  • Schottky Diode SS26B Standaardverpakking: 12 mm band (EIA-481).





Schottky-diode SS26B Elektrische en thermische kenmerken (T)Een= 25°C, tenzij anders vermeld):

Parameter Symbool SS26B Eenheid
Max. herhaaldelijke piekomkeerspanning VRRM 60 V
Schottky Diode Max. RMS-spanning VRMS 42 V
Schottkydiode Max. DC-blokkeringsspanning VDC 60 V
Max. Gemiddelde rechtgestelde stroom naar voren IF(AV) 2 Een
Piekstroming voorwaarts: 8,3 ms enkelvoudige halve sinusgolf op de nominale belasting IFSM 50 Een
Schottky-diode Maximale vooruitspanning bij 2A per diode (noot 1) VF 0.7 V
Schottkydiode Maximale gelijkstroomomgekeerde stroom bij nominale gelijkstroomblokkingsspanning TJ=25°C IR 0.09 mA
  TJ=100°C   20
Schottkydiode typische thermische weerstand RθJL 12 °C/W
Temperatuurbereik van het werkpunt en temperatuurbereik van de opslagplaats

TJ,

TSTG

 -55 tot +150 °C









Schottky-diode SS26B:

Figuur1Typische kenmerken van de vooruitziende transactie:

SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers 0



Figuur2. Verwijderingscurve van de werktemperatuur:

SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers 1





SMB-pakket afmetingen van Schottky-diode SS26B:

 (Eenheid: inch))

SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers 2







Verpakkingsinformatie van Schottky Diode SS26B:

Deelnummer Componentenpakket Hoeveelheid Verpakkingsoptie
SS26B SMB/DO-214AA 3000 stuks per 13" plastic spoel
    800 stuks per 7" plastic spoel







SOCAY 60VRRM Schottky Diode SS26B Oppervlakte Mount Schottky Barrier Rectifiers 3

label:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
