Name: SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM
Brand: SOCAY
SKU: SS24B
Rating: 4.7 (125 reviews)

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

3000 stuks

MOQ

negotiable

Prijs

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

componentennaam: Schottky-barrièreverbeteraars

Pakket: DO-214AA(SMB)

SS24B Max. VRRM: 40 V

SS24B Max. VRMS: 28V

SBD Max. VDC: 40 V

SS24B Max. IF(AV): 2A

Rectificatoren IFSM: 50A

Rectificatoren VF: 0.5V

Markeren:

SMB-pakket Schottky-barrierrectifiers

Schottky Barrier Rectifiers SS24B

SS24B

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH,RoHS,ISO

Modelnummer: SS24B

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

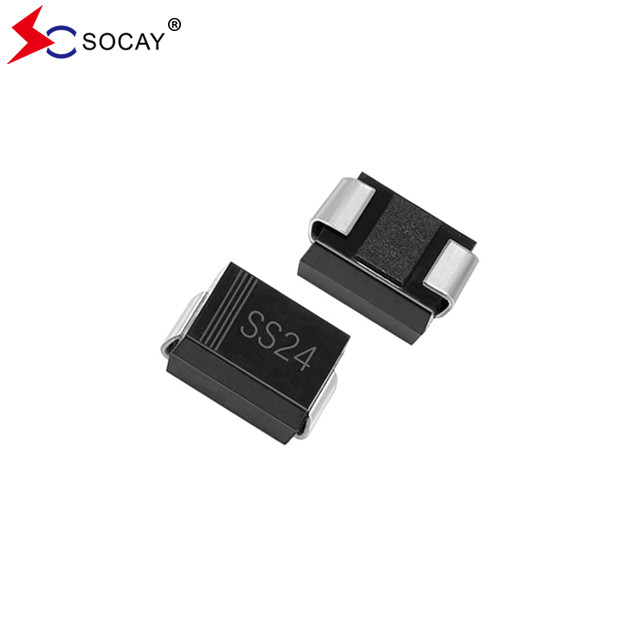

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

Productomschrijving

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA(SMB) Pakket SS24B 40VRRM

Schottky-barrièreverbeteraarsDATABLAD:- Ik heb het niet gedaan.1.pdf

Schottky Barrier Rectifiers SS24B Kenmerken:

Plastic verpakkingen hebben een Underwriters Laboratory ontvlambaarheidsklassificatie 94V-0.
Voor toepassingen op het oppervlak om de ruimte op het bord te optimaliseren.
Een laag vermogen, een hoge efficiëntie.
Schottky Barrier Rectifiers SS24B heeft een hoge overspanningscapaciteit.
Loodvrij in overeenstemming met EU RoHS 2.0.
Groene gietverbinding volgens de norm IEC 61249.

Schottky-barrierrectificatoren SS24B Mechanische gegevens:

Geval: JEDEC DO-214AA gevormd plastic.
Terminals: gesoldeerd, soldeerbaar volgens MIL-STD-750, methode 2026.
Gewicht: 0,0032 gram, 0,092 gram.
Polariteit: de kleur van de band duidt op het einde van de kathode.
Schottky Barrier Rectifiers SS24B Standaardverpakking: 12 mm tape (EIA-481).

Schottky-barrière-rectificatoren SS24B Elektrische en thermische kenmerken(T_Een= 25°C, tenzij anders vermeld):

Parameter		Symbool	SS22B	SS23B	SS24B	SS25B	SS26B	SS28B	SS210B	SS215B	SS220B	Eenheid
Maximale herhalende piek omgekeerde spanning		VRRM	20	30	40	50	60	80	100	150	200	V
Maximale RMS-spanning		VRMS	14	21	28	35	42	56	70	105	140	V
Maximale DC-blokkeringsspanning		VDC	20	30	40	50	60	80	100	150	200	V
Maximale gemiddelde voorwaarts gerectificeerde stroom		IF(AV)	2									Een
Piekstroming voorwaarts: 8,3 ms enkelvoudige halve sinusgolf op de nominale belasting		IFSM	50									Een
Maximale voorspanning bij 2 A per diode (noot 1)		VF	0.5			0.7		0.8		0.9		V
Maximale gelijkstroomomgekeerde stroom bij nominale gelijkstroomblokkeringsspanning	TJ=25°C	IR	0.09					0.05				mA
	TJ=100°C		20					1
Typische thermische weerstand		RθJL	12									°C/W
Temperatuurbereik van de werkplaats en de opslagplaats		TJ, TSTG	-55 tot +150					-55 tot +175				°C
Vermelding:1.Pulstest met PW=300μsec, 1% werkcyclus. 2.Montage op pc-plaat met 8 mm2 (0,013 mm dikke) koperen pads.

Schottky Barrier Rectifiers SS24BKenmerkende krommen:

Figuur1.Voorstroomverminderingskurve:

Figuur2. Typische omgekeerde kenmerken:

Schottky Barrier Rectifiers SS24B Afmetingen / SMB/DO-214AA Pakketplan (eenheid: inch ((mm)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 2

Schottky Barrier Rectifiers SS24B Verpakkingsinformatie:

Deelnummer	Componentenpakket	Hoeveelheid	Verpakkingsoptie
SS22B tot SS220B	SMB/DO-214AA	3000 stuks	per 13" plastic spoel
		800 stuks	per 7" plastic spoel

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 3

label:

Tel. :

+8618126201429

Fax :

86-755-88362681

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

SMB-pakket Schottky-barrierrectifiers

Schottky Barrier Rectifiers SS24B

SS24B

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode

30VDC Schottky Barrier Diode SS33B Met 21V RMS Spanning 0,5V Voorafspanning 80A Piek Voorafspanningstroom

3A SMB Packaged Surge Schottky Barrier Rectifiers SS32B met 20V omgekeerde spanning

SS220B Schottky Barrier Rectifierss 140V Maximale RMS Spanning 50A Piek voorste overspanningstroom

SS215B Schottky-barrierdiode 50A Piekvortslag 150V Maximale DC-blokkeringsspanning

Socay oppervlakte Mount Schottky Barrier Rectifiers SS210B Maximale DC-blokkeringsspanning 100V

Socay SS28B SMD Schottky Diode 0,8V Voorspanning VRRM 80V Hoog rendement Lage stroomverlies

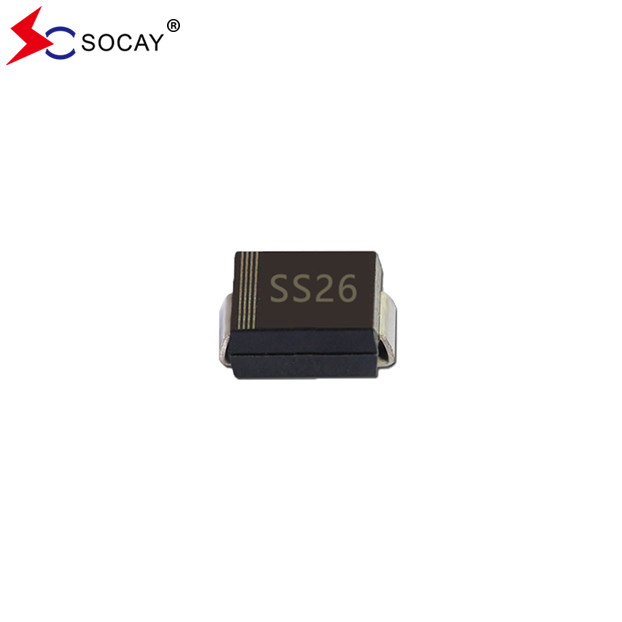

SS26B Schottky Barrier Diode 2A Voorstroom DO-214AA SMB Package
