Thuis /Producten/Schottky-Barrièrediode/40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

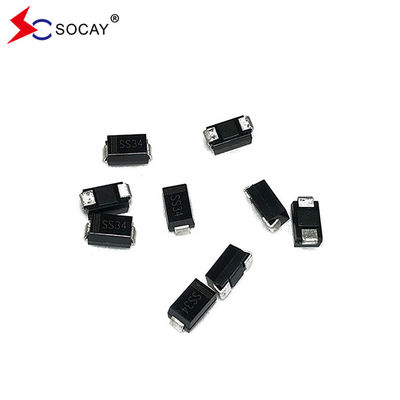

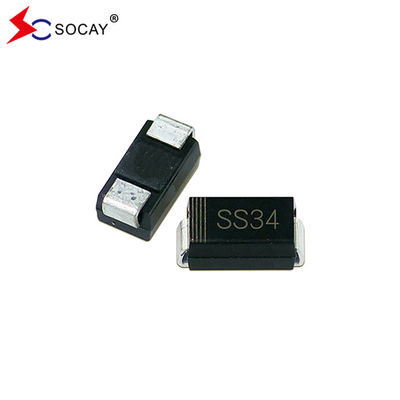

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 stuks
MOQ
negotiable
Prijs
40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van de SBD: Schottky-Barrièrediode
SBD-pakket: -214AC (SMA)
SBD Max. VRRM: 40 V
Diode Max. VRMS: 28V
SBD Max. VDC: 40 V
Max. gemiddelde voorwaarts gerectificeerde stroom: 3A
IFSM: 100A
VF: 0.55V
Markeren:

DO-214AC Schottky-diode

,

Schottky-diode SS34A

,

SS34A
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SS34A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC



SBD Schottky-diodeDATABLAD:Het is de eerste keer dat de SS32A-SS320A-SMA-v2205 wordt gebruikt.1.pdf





40VRRM Schottky Diode SS34A Kenmerken:

  • Beschermingsring voor overspanningsbescherming
  • Zeer kleine geleidingsverliezen
  • Zeer snel schakelen
  • Een lage spanningsdruppel is fijn.
  • Voor toepassingen op oppervlakken
  • Soldeerdip 260 °C, 40 s

  • Component conform RoHS 2002/95/EG en WEEE 2002/96/EG



40VRRM Schottky Diode SS34A Mechanische gegevens:

  • Schottky Diode SS34A Hoesje: JEDEC SMA gegoten kunststof
  • SS34A Terminals: gesoldeerd, soldeerbaar volgens J-STD-002B en JESD22-B102D

  • Schottky Diode Polariteit: Kleurband duidt kathodenoot aan

  • Montagepositie: Ieder

  • Gewicht: 0,07 gram



Schottkydiode SS34A Hoofdkenmerken en kenmerken:

Schottky-diode IF (((AV)

3.0A
Schottky-diode VRRM

met een vermogen van niet meer dan 50 W
SS34A IFSM

100A
Schottky-diode VF

0.45V, 0.55V, 0.70V, 0.85V,0.95V
TMaximaal. 125°C









Schottkydiode SS34A Max.

Vermogen bij omgevingstemperatuur van 25 °C, tenzij anders aangegeven.

Eenfasige halve golf 60 Hz, resistieve of inductieve belasting, voor capacitieve belasting met 20% verminderde stroom.
Parameter Symbool SS32A SS33A SS34A SS35A SS36A SS38A SS310A SS315A SS320A Eenheid

Maximale herhalende piek

omgekeerde spanning

 VRRM 20 30 40 50 60 80 100 150 200 V
Maximale RMS-spanning VRMS 14 21 28 35 42 56 70 105 140 V

Maximale gelijkstroom

blokkeringsspanning

 VDC 20 30 40 50 60 80 100 150 200 V

Maximaal gemiddelde vooruitlopend

gerectificeerde stroom



 I(AV) 3.0 Een

Piekstroom naar voren

8.3 ms enkelvoudige halve sinusgolf

op de nominale belasting geplaatst

(JEDEC-methode)



IFSM

 100 Een

Maximaal ogenblikkelijk

voorste spanning bij 3,0 A

 VF 0.45 0.55 0.70 0.85 0.95 V

Maximale gelijkstroom

omgekeerde stroom bij nominale gelijkstroomblokkeringsspanning

 TA=25°C IR 0.5 0.2 mA
  TA=100°C   20 10 2
Typische verbindingscapaciteit1 C.J. 500.0 300.0 pF
Typische thermische weerstand2 RθJA 88.0 °C/W
Werktemperatuurbereik van de knooppunt TJ -65 tot +125 -65 tot +150 °C
Bergingstemperatuurbereik TSTG -65 tot +150 °C

Opmerking: 1 Gemeten bij 1 MHz en toegepaste omgekeerde spanning van 4,0 V DC.

2 Gemonteerd op 0,2" x 0,2" (5,0 mm x 5,0 mm) koperen pads.









Schottkydiode SS34A Afmetingen:

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0







Schottky Diode SS34A Kennisgeving:

  • Schottky Diode SS34A is bestemd voor gebruik in algemene elektronica.
  • Schottky Diode SS34A dient minder dan de toegestane werktijden te worden gebruikt; indien deze worden overschreden, kan dit blijvende schade veroorzaken.
  • De absolute maximale nominale waarden van Schottky Diode SS34A zijn nominale waarden en mogen niet worden overschreden tijdens de werking.





40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
