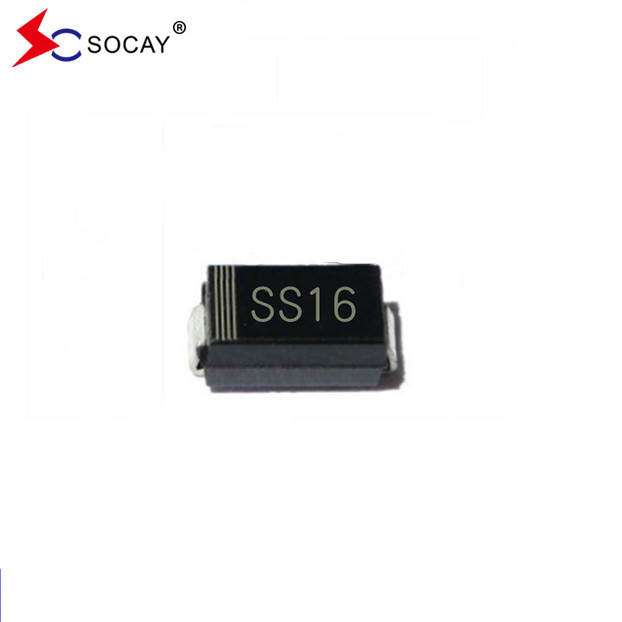

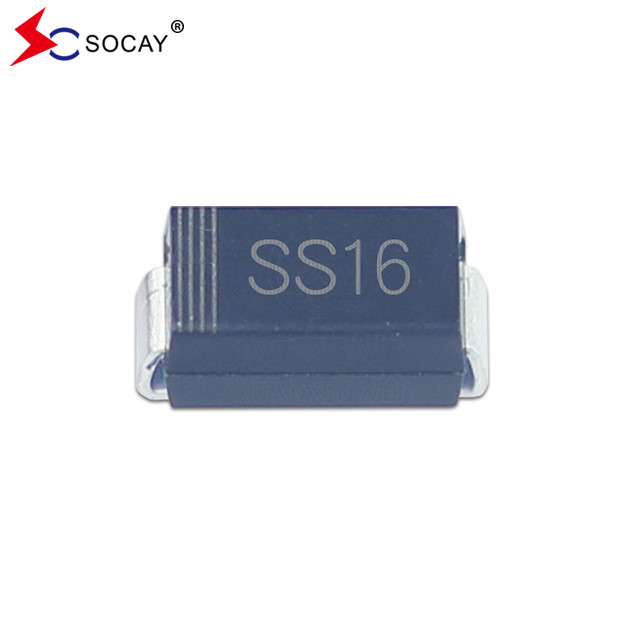

SMD-pakket 60V Schottky-rectifier SS16A Schottky-diode DO-214AC

5000 stuks
MOQ
negotiable
Prijs
SMD-pakket 60V Schottky-rectifier SS16A Schottky-diode DO-214AC
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam van het productonderdeel: Schottky-Diode
Pakket: -214AC (SMA)
Max. VRRM: 60 V
Max. VRMS: 42 V
Max. VDC: 60 V
Max. IF(AV): 1A
SS16A IFSM: 40A
dv/dt (VR): 10000 V/μs
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH,RoHS,ISO
Modelnummer: SS16A
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SMD-pakket 60V Schottky-rectifier SS16A Schottky-diode DO-214AC



Schottky-barrière-diode DATABLAD:- Het gaat om de volgende zaken:1.pdf





SS16A Schottky-diode eigenschappen:

  • Schottky Rectifier SS16A, het heeft een laag profiel pakket
  • Het is ideaal voor automatische plaatsing.
  • Bovendien is de hersteltyd erg snel.
  • Schottky Rectifier SS16A heeft lage energieverliezen en een hoog rendement
  • Niet alleen lage voorste spanning daling
  • Maar ook de overspanningscapaciteit is hoog.
  • TLHoogtemperatuursoldering: 260°C/10 seconden bij de eindpunten

  • Deze Schottky-rectifier SS16A-component is in overeenstemming met RoHS 2002/95/1 en WEEE 2002/96/EG.



SS16A Schottky-diode fysische parameters:

  • Schottky Rectifier SS16A Hoesje: JEDEC DO-214AC gegoten kunststof
  • De terminals: gesoldeerd, soldeerbaar volgens J-STD-002B en JESD22-B102D

  • Zijn polariteit: laserband duidt kathodenoot



SS16A Schottky-diode belangrijkste classificaties en eigenschappen:

Schottky-diode IF (((AV) 1.0A
Schottky-diode VRRM met een vermogen van niet meer dan 50 W
Piekstroom naar vorenIk...FSM 40A
SBD VF 0.50V, 0.55V, 0.70V, 0.85V,0.95V
SS16A TMaximaal. 125°C









Schottky-diode maximale waarde en thermische gegevens (TEen= 25°C, tenzij anders vermeld):

Schottky Artikel 2 Symbool SS12Een SS13Een SS14Een SS15Een SS16Een SS18Een SS110Een SS115Een SS120Een Eenheid

Schottky Max. herhaaldelijke piek

omgekeerde spanning

 Schottky VRRM 20 30 40 50 60 80 100 150 200 V
Schottky Diode Max. RMS-spanning Schottky VRMS 14 21 28 35 42 56 70 105 140 V

Max. DC

blokkeringsspanning

 Schottky VD.C. 20 30 40 50 60 80 100 150 200 V

Schottky Max. Gemiddeld vooruit.

gerectificeerde stroom



 Ik...F(AV) 1 Een

Schottky Diode Piek voorste spanningsstroom



Schottky IFSM

 40 Een

Schottkydiode Spanningswijzigingsgraad

(categorie V)R)

 dv/dt 10000 V/μs

Schottky Thermische weerstand(1)

 RθJL 35 °C/W

Schottky-diode TJT.STG

 TJT.STG ¢65 tot +125 °C
Opmerking 1:Schottky isOp een PCB gemonteerd met 0,2 x 0,2 ′′ (5,0 x 5,0 mm) koperen pad-gebieden.







Schottky-diode elektrische gegevens (T)Een= 25°C, tenzij anders vermeld):

Schottky-diode-artikelen Schottky-toestanden Symbool SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

SS115A~

SS120A

 Eenheid
Instantane spanning naar voren Schottky IF=1,0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Schottky-diode Ir VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Noot 2: Schottky-diode-impulsproef: 300 μs pulsbreedte, 1% werkcyclus.









SS16A Schottky-diode afmetingen:

SMD-pakket 60V Schottky-rectifier SS16A Schottky-diode DO-214AC 0







SS16A Schottky Diode Notes:

  • Product SS16A Schottkydiode is bestemd voor gebruik in algemene elektronica.
  • Product SS16A Schottky-diode moet minder dan de toegestane werkzaamheden verrichten; indien de SS16A wordt overschreden, kan dit blijvende schade veroorzaken of latente storingsmechanismen introduceren.
  • De absolute maximale ratings van de SS16A zijn nominale waarden en mag niet worden overschreden tijdens de werking.

Ik...F (((AV)We raden aan dat de worst case stroom van het product niet groter is dan 80%.

Ik...FSM: Deze classificatie van SS16A specificeert de niet-herhalende piekstroom.

TJ: Verlaag deze beoordeling van SS16A Schottky Diode bij gebruik van een apparaat om een hoge betrouwbaarheid te garanderen.Jvan 100 °C min.





SMD-pakket 60V Schottky-rectifier SS16A Schottky-diode DO-214AC 1
