Name: SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers
Brand: SOCAY
SKU: SM712
Rating: 4.6 (152 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: ESD-arrays

Pakket: SOT23-3L

Vrwm (max.): 7V/12V

Vbr (min.): 7.5V/13.3V

Het is de volgende:: 1μA

Het is: 1mA

Vc (max.) (Ipp=12A/17A): 35V/22V

Cj (max.) (Vr=0V): 75pF

Cj (Type.) (Vr=Vrwm): 45pF

Polariteit: Tweerichtings

Markeren:

SOT23-3L ESD-array

SOT-23 ESD-array

SM712 TVS-diode

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: REACH RoHS ISO

Modelnummer: SM712

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

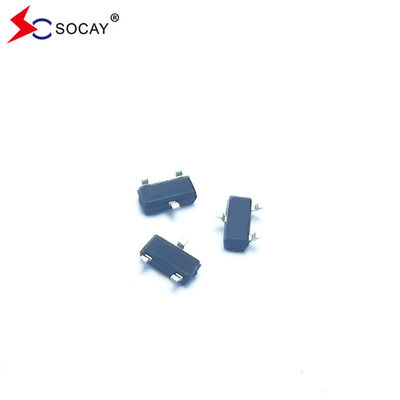

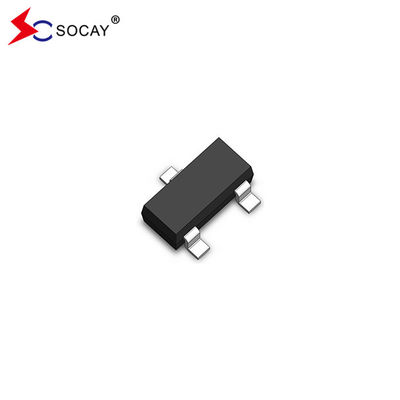

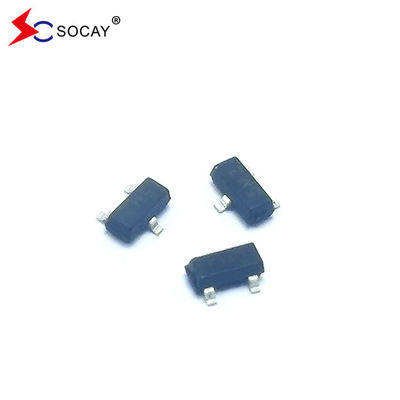

SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers

Productomschrijving

SOT23-3L SOT-23 Pakket ESD Arrays SM712 Bescherming van RS485 Transceivers

ESD Arrays DATASHEET:Ik heb geen idee.1.pdf

ESD-arraysKenmerken:

400 watt piekpulsvermogen (t)_p=8/20 μs)
Beschermt twee -7V tot +12V lijnen
Lage capaciteit
Laag klemspanning
Technologie voor het opzetten van een siliciumlavanche in vaste staat

IEC-compatibiliteit (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (lucht), ±8kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)

ESD-arraysToepassingen:

Bescherming van RS-485-transceivers met uitgebreid bereik voor gemeenschappelijke modus
Beveiligingssystemen
Automatische kassa's
HFC-systemen
Netwerken

ESD-arrays Mechanische kenmerken:

JEDEC SOT-23-pakket
Brandbaarheidscategorie van gietverbindingen: UL 94V-0
Verpakking: band en rol per EIA 481
Hoeveelheid per rol: 3000 stuks

Schema van het ESD-systeem:
SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers 0

ESDArraysSchematische & PIN-configuratie:

ESDArraysAbsolute maximale ratings (T)_Een= 25°C, tenzij anders aangegeven):

Rating	Symbool	Waarde	Eenheden
Piekpulspotentie (tp=8/20μs)	PPP	400	W
Loodoplostemperatuur	TL	260 (10 seconden)	°C
Piekpulsstroom (tp=8/20μs)	IPP	17/12	Een
Werktemperatuur	TJ	-55 tot +125	°C
Bergingstemperatuur	TSTG	-55 tot +150	°C

I-V-curve kenmerken:
SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers 2

Symbool	Parameter
IPP	Maximale omgekeerde piekpulsstroom
VC	Klemspanning @ IPP
VRWM	Werkpiek omgekeerde spanning
IR	Maximale omgekeerde lekstroom @ V_RWM
VBR	Afbrekingsspanning @ IT
IT	Teststroom
Indien	Voorstroom
VF	Voorspanning @ IF

ESDArraysElektrische eigenschappen van de diode (TA = 25°C, tenzij anders aangegeven):

Parameter	Symbool	Voorwaarden	Pins 1 tot en met 3 en 2 tot en met 3 (12V TVS)			Pins 3 tot en met 1 en 3 tot en met 2 (7V TVS)			Eenheden
			Min.	Type	Maximaal	Min.	Type	Maximaal
Omgekeerde stand-offspanning	VRWM	Pin 3 tot 1 of Pin 2 tot 1	- Dat is...	- Dat is...	12	- Dat is...	- Dat is...	7	V
Omgekeerde breukspanning	VBR	IT = 1mA	13.3	- Dat is...	- Dat is...	7.5	- Dat is...	- Dat is...	V
Omgekeerde lekstroom	IR	VR = VRWM	- Dat is...	- Dat is...	1	- Dat is...	- Dat is...	1	μA
Klemspanning	VC	IPP = 12A, tp = 8/20μs	- Dat is...	30	35	- Dat is...	- Dat is...	- Dat is...	V
		IPP = 17A, tp = 8/20μs	- Dat is...	- Dat is...	- Dat is...	- Dat is...	18	22	V
Koppelingscapaciteit	Cj	VR = 0V, f = 1MHz	- Dat is...	- Dat is...	75	- Dat is...	- Dat is...	75	pF
		VR = VRWM, f = 1MHz	- Dat is...	45	- Dat is...	- Dat is...	45	- Dat is...	pF

SO23-3L Pakketlijn en afmetingen:
SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers 3

Symbool	In millimeter		Inches
	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.
Een	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b.	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
e	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Pakket ESD Array SM712 TVS Diode Bescherming van RS485 Transceivers 4

label:

Contactpersoon :	Sun
Tel. :	+8618126201429
Fax :	86-755-88362681
