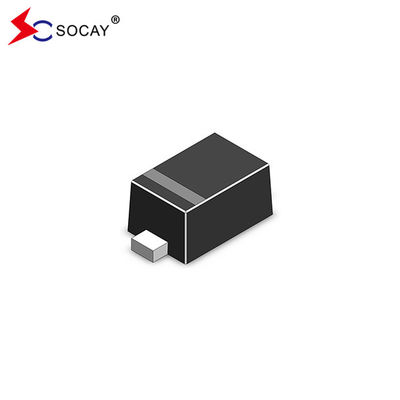

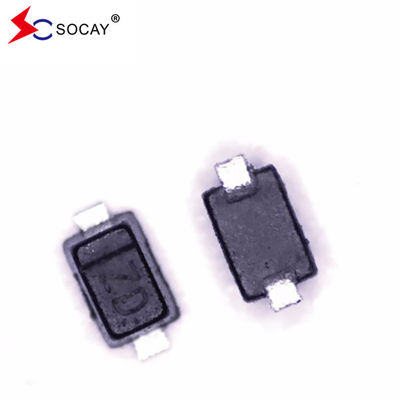

SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V

3000 stuks
MOQ
negotiable
Prijs
SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: ESD-arrays
Productpakket: Zode-523
Vrwm (max.): 12V
Vbr (min.): 14.1V
Het is de volgende:: 0.1μA
Het is: 1mA
Vc (max.) (Ipp=5A): 25 V
Cj (Type.): 55pF
Markeren:

ESD-beschermingsdiodearray

,

SOD-523 ESD beschermingsdiode

,

ESD-beschermingsdiode 25V
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: SE12D5V11GW
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

SOCAY Oorspronkelijke fabrieks-ESD-beschermingsdiode SE12D5V11GW


ESD-beschermingsdiode DATABLAD:- Het gaat om de volgende zaken:1.pdf


ESD-beschermingsdiodeKenmerken:

  • Beschermt één I/O-lijn
  • Laag klemspanning
  • Werkspanning: 12V
  • Laaglektrom


ESD-beschermingsdiodeToepassingen:

  • Cellulaire toestellen en accessoires
  • Draagbare elektronica
  • Servers, Notebooks en Desktop PC's
  • Port weergeven


ESD-beschermingsdiodeMechanische kenmerken:

  • SOD-523 Pakket
  • Ontvlambaarheid van gietverbindingen: UL 94V-0
  • Hoeveelheid per rol: 3000 stuks
  • Reel Grootte: 7 inch


ESD-beschermingsdiode Pinconfiguratie:

SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 0



ESD-beschermingsdiodeAbsolute maximale ratings (T)Een= 25°C, tenzij anders aangegeven):

Symbool Parameter Waarde Eenheden
TL Loodoplostemperatuur 260 (10sec) oC
TSTG Temperatuurbereik voor opslag -55 tot +150 oC
Top Werktemperatuurbereik -55 tot +150 oC
  IEC61000-4-2 (ESD) Luchtontlading ± 30 KV
  IEC61000-4-2 (ESD) Contact ontslag ± 30
  IEC61000-4-4 (EFT)   40 Een







I-V-curve kenmerken:

SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 1

Symbool Parameter
Ik...PP Maximale omgekeerde piekpulsstroom
VC Klemspanning @ IPP
VRWM Werkpiek omgekeerde spanning
Ik...R Maximaal omgekeerd lekstroom @ VRWM
Ik...T Teststroom
VB. Afbrekingsspanning @ IT
Ik...F Voorstroom
VF Voorspanning @IF
C Maximale capaciteit @VR=0V & f=1MHz




ESD-beschermingsdiodeElektrische kenmerken (TA = 25°C, tenzij anders aangegeven):

SymboolIk... Voorwaarden Min. Type Maximaal Eenheid
VRWM --- --- --- 12.0 V
VBR Ik...T= 1 mA 14.1 --- --- V
Ik...R VR=12V --- --- 0.1 μA
VC Ik...PP=5,0A, tp = 8/20μs --- --- 25.0 V
CJ VR= 0V, f = 1MHz --- 55.0 --- pF









Elektrische apparatuurKenmerkendsGekrompen:
Figuur 1. 8/20 μs Pulsgolfvorm
SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 2



Figuur 2.Positieve 8KV-contact perIEC 61000-4-2
SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 3


Figuur3. Negatieve 8KV-contact perIEC 61000-4-2
SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 4




SOD-523 Pakketlijn en afmetingen:
SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 5



Symbool In millimeter Inches
  - Min. Nom. Max, ik ben er klaar voor. - Min. Nom. Max, ik ben er klaar voor.
Een 1.10 1.20 1.30 0.043 0.047 0.051
B. 0.70 0.80 0.90 0.028 0.032 0.035
C 0.50 0.60 0.70 0.020 0.024 0.028
D 0.25 0.30 0.35 0.010 0.012 0.014
J 0.07 0.14 0.20 0.0028 0.0055 0.0079
K 0.15 0.20 0.25 0.006 0.008 0.010
S 1.50 1.60 1.70 0.059 0.063 0.067



 SOD-523 ESD-beschermingsdiode-array SE12D5V11GW lage klemspanning 25V 6

label:

ESD-beschermingsdiode

ESD-overspanningsbescherming

TVS-diode voor ESD-bescherming
