Thuis /Producten/ESD-array/MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning

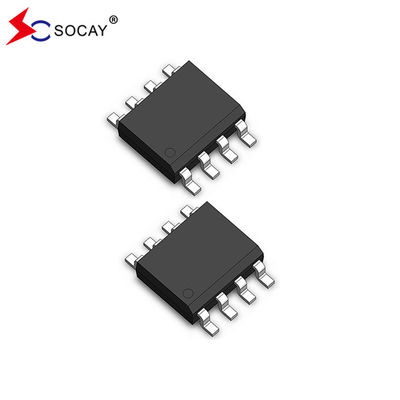

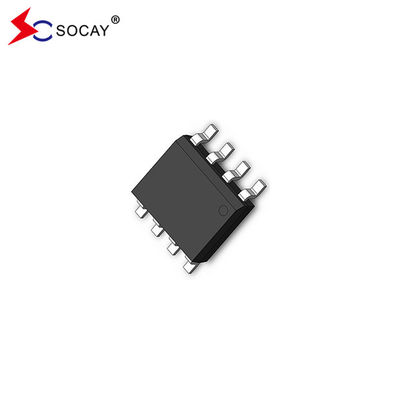

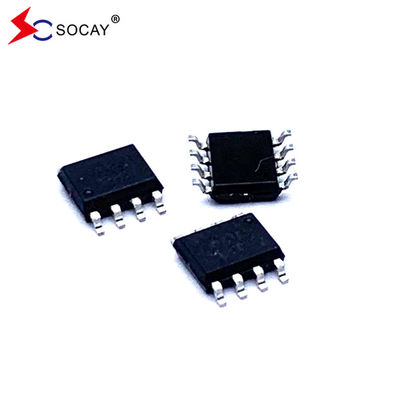

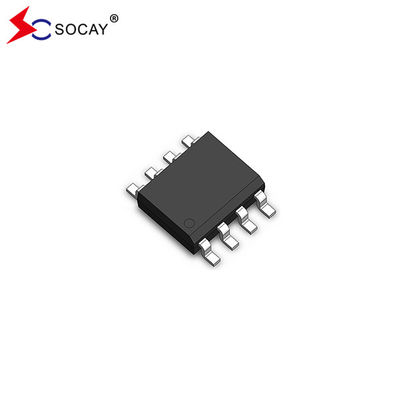

MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning

3000 stuks
MOQ
negotiable
Prijs
MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
componentennaam: ESD-arrays
Componentenpakket: SE02P8M14HA
Vrwm (max.): 2.8V
Het type: 0.1V
Het is de volgende:: 1.0 μA
Vt1 (Type.): 3.7V
VH: 3.0~4.0V
Vc (max.) (Ipp=2A): 5.0V
Vc (max.) (Ipp=10A): 8.0v
Vc (max.) (Ipp=24A): 14.0V
Cj (Type.): 1.5pF
Cj (max.): 2.5pF
Markeren:

MSOP-8 ESD-array

,

ESD-array SE02P8M14HA

,

MSOP-8 ESD Overspanningsbescherming
Basis informatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: SOCAY
Certificering: REACH RoHS ISO
Modelnummer: SE02P8M14HA
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Levertijd: 5-8 werkdagen
Productomschrijving

MSOP-8 Pakket ESD Arrays SE02P8M14HA Ultralage capaciteit 1.5pF @ 3.0V (typisch) ESD-overspanning


ESD Arrays DATASHEET:Het gaat om de volgende informatie:1.pdf


ESD-arrays kenmerken:

  • Pakket geoptimaliseerd voor hogesnelheidslijnen
  • Lage capaciteit: 1,5 pF @ 3,0 V (typisch)
  • Laaglektrom: 0,1 uA @ VRWM(Typisch)

  • Lage werk- en klemspanning


ESD Arrays Toepassingen:

  • 10/100M Ethernet-poorten
  • WAN/LAN-apparatuur
  • Desktops, servers en notebooks
  • Mobiele telefoons


Mechanische kenmerken van ESD-arrays:

  • MSOP-8-pakket
  • Brandbaarheid: UL 94V-0
  • Markering: onderdeelnummer
  • Hoeveelheid per spoel:3,000 stuks
  • Grootte van de spoel: 13 inch


Functioneel diagram van ESD-arrays:

MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 0


ESD Arrays Absolute maximale ratings (T)Een= 25°C, tenzij anders aangegeven):

Symbool Parameter Waarde Eenheden
VESD

ESD per IEC 61000-4-2 ((Lucht)

ESD volgens IEC 61000-4-2 (Contact)

± 30

± 30

 KV
Topt Werktemperatuur -55 tot +125 °C
TSTG Bergingstemperatuur -55 tot +150 °C
TLST Loodoplostemperatuur 260 (((10 sec.) °C










I-V-curve kenmerken:
MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 1



Symbool Parameter
VRWM Nominale omgekeerde werkspanning
IR Omgekeerde lekstroom @ VRWM
Vt1 Triggerspanning
Het1 Triggerstroom @ Vt1
Vh Behoudspanning
- Ja. Houdingsstroom @ Vh
VC Klemspanning @ IPP
IPP Maximale piekpulsstroom
VBR Afbrekingsspanning @ IT
C.J. Parasietcapaciteit



Elektrische kenmerken (TA = 25°C, tenzij anders aangegeven):

Symbool Testconditie Minimaal Typegeïsoleerd MaximaalImum Eenheid
VRWM - Dat is... - Dat is... - Dat is... 2.8 V
Ik...R VRWM=2,8V, T=25°C - Dat is... 0.1 1.0 μA
VT1 Ik...T1=100 μA 3.0 3.7 4.5 V
Vh Ik...h=10mA 3.0 - Dat is... 4.0 V
VC

Ik...PP=2A, tp=8/20μs

(Elke regel)

 - Dat is... - Dat is... 5.0 V
VC

Ik...PP=10A, tp=8/20μs

(Elke regel)

 - Dat is... - Dat is... 8.0 V
VC

Ik...PP=24A, tp=8/20μs

(Elke regel)

 - Dat is... - Dat is... 14.0 V
CJ

VR=3,0V, f=1MHz

(Elke regel)

 - Dat is... 1.5 2.5 pF







ESD-arraysKenmerkende krommen:
Figuur 1. 8/20μs Pulsgolfvorm Figuur 2.Klemspanning VCVersus huidige IPP

MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 2              MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 3







Figuur 3.ESD-clamping van I/O naar GND

(+ 8 kV Contact per IEC 61000-4-2) figuur4.Normale capaciteit versus spanning

MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 4            MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 5





MSOP-8 Pakket overzicht en afmetingen:



MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 6

Symbool In millimeter Inches
  Minimaal Maximaal Minimaal Maximaal
Een 4.800 5.000 0.189 0.196
B. 3.800 4.000 0.150 0.157
C 1.350 1.750 0.054 0.068
D 0.350 0.490 0.014 0.019
F 0.400 1.250 0.016 0.049
G 1.27 BSC. 0.05 BSC.
J 0.180 0.250 0.007 0.009
K 0.100 0.250 0.004 0.008
P 5.800 6.200 0.229 0.244
R 0.250 0.500 0.010 0.019







MSOP-8 Pakket ESD Array SE02P8M14HA ESD Overspanningsbescherming lage klemspanning 7


label:

ESD-beschermingsdiode

ESD-overspanningsbescherming

TVS-diode voor ESD-bescherming
