Name: Unidirectionele circuitbeschermingscomponenten TVS-dioden SM8S20AG AEC-Q101 Kwalificeerd voor de bescherming van auto's
Brand: SOCAY
SKU: SM8S20AG
Rating: 4.7 (118 reviews)

Unidirectionele circuitbeschermingscomponenten TVS-dioden SM8S20AG AEC-Q101 Kwalificeerd voor de bescherming van auto's

500 stuks

MOQ

negotiable

Prijs

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: TVS-dioden

Pakkettype: -218AB

VR: 20V

Ir@Vr @25°C: 5 μA

Ir@Vr @175°C: 150 μA

Het is: 5 mA

Vc@Ipp: 32,4V

Ipp: 204A

Bergingstemperatuur: -55°C aan +175°C

Markeren:

Eenrichtingscircuitbeschermingscomponenten

AEC-Q101 Protectiecomponenten voor circuits

SM8S20AG

Basis informatie

Plaats van herkomst: Shenzhen, Guangdong, China

Merknaam: SOCAY

Certificering: UL,REACH,RoHS,ISO

Modelnummer: SM8S20AG

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Levertijd: 5-8 werkdagen

Galerij

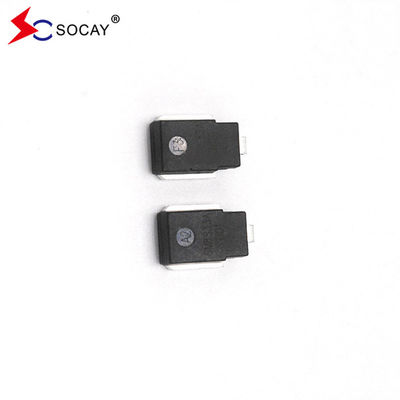

Unidirectionele circuitbeschermingscomponenten TVS-dioden SM8S20AG AEC-Q101 Kwalificeerd voor de bescherming van auto's

Productomschrijving

Unidirectionele TVS-dioden SM8S20AG, voldoen aan de AEC-Q101-kwalificatie, voor de bescherming van auto's

DATABLAD:SM8SXXG Series_v2309.1.pdf

Unidirectionele circuitbeschermingscomponenten TVS-dioden SM8S20AG AEC-Q101 Kwalificeerd voor de bescherming van auto's 0

Beschrijving:

De SM8S-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.

Deelnummer		Werkpiek Achteruit Spanning V_RWM (V)	Verdeling Spanning V_BR (V)		Teststroom Ik..._T (mA)	Maximaal omgekeerd lek Ik..._R @V_RWM (μA)	Maximaal Ik..._R@V_RWMT_J= 175°C (μA)	Maximaal omkerenDe stijgingStroom Ik..._PP(A)①	Maximale klemspanning V_C @Ik..._PP (V)
Uni	Bi		Min.	Mbijl.
SM8S20AG	SM8S20CAG	20.0	22.2	24.5	5.0	10	150	204	32.4
SM8S22AG	SM8S22CAG	22.0	24.4	26.9	5.0	10	150	186	35.5
SM8S24AG	SM8S24CAG	24.0	26.7	29.5	5.0	10	150	170	38.9
SM8S26AG	SM8S26CAG	26.0	28.9	31.9	5.0	10	150	157	42.1
SM8S28AG	SM8S28CAG	28.0	31.1	34.4	5.0	10	150	145	45.4
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	SM8S33CAG	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	SM8S51CAG	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	SM8S58CAG	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	SM8S78CAG	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*Vermelding:* 1.De golfvorm van de overspanningsstroom wordt gedefinieerd op 10/1000μS. 2.Voor alle typen maximaal V_F= 1,8 V bij I_F= 100 A gemeten op 8,3 ms enkelvoudige halve sinusgolf of gelijkwaardige vierkantgolf, werkcyclus = 4 pulsen per Minimum.

Kenmerken:

Geoptimaliseerde glazen gepassiveerde chip.

T_J= 175°C geschikt voor hoge betrouwbaarheid en automobielvereisten.

6600W piekpulsvermogen met een golfvorm van 10/1000μs, herhalingspercentage (werkcyclus): 0,01 %.

Voldoen aan de ISO 7637-2 5a/5b- en ISO 16750-lastdumptest (afhankelijk van de testomstandigheden).

Voldoen aan de AEC-Q101-kwalificatie.

Lage lekstroom.

Lage spanningsdaling.

Uitstekende klemvermogen.

Zeer snelle reactietijd.

RoHS-compatibel.

Toepassing:

Autobescherming.
