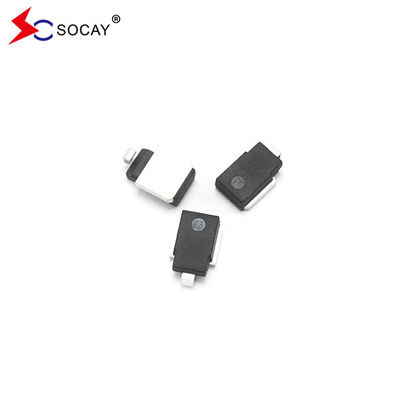

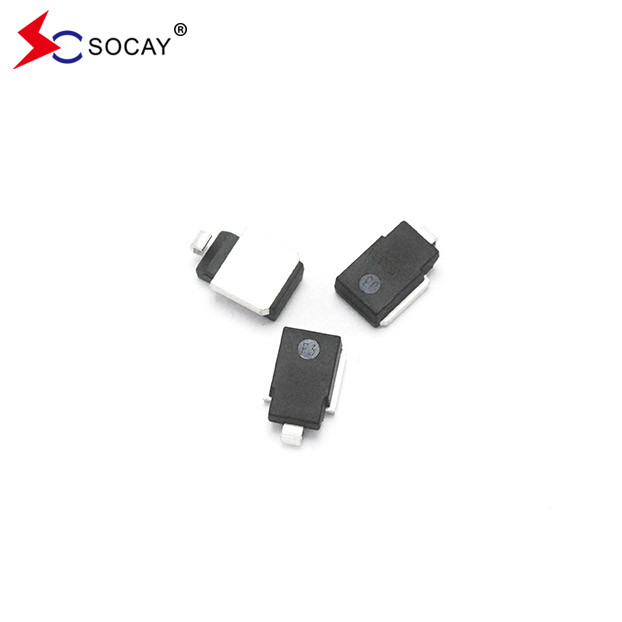

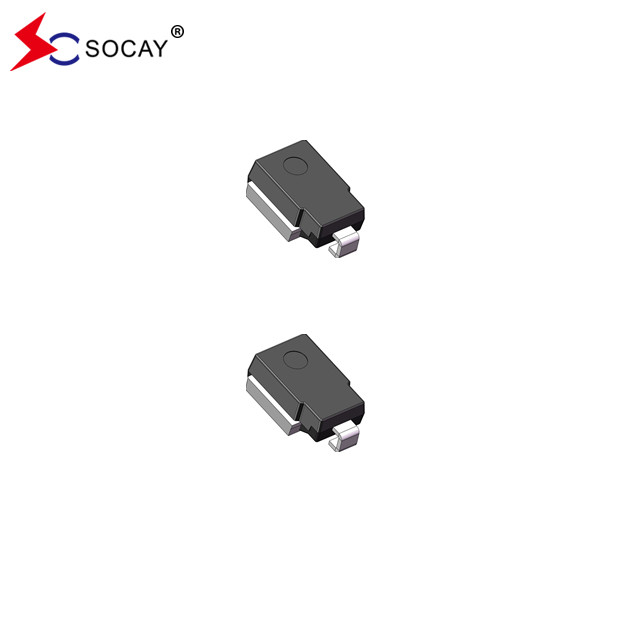

22V Automotive TVS Diodes SM8S22AG ISO7637-2 5a/5b ISO 16750 RoHS Compliant

22V Automotive Protection TVS SM8S22AG, voldoet aan ISO 7637-2 5a/5b en ISO 16750 Load Dump Test

DATABLAD:SM8SXXG Series_v2309.1.pdf

Kenmerken:

Geoptimaliseerde glazen gepassiveerde chip.

T_J= 175°C geschikt voor hoge betrouwbaarheid en automobielvereisten.

6600W piekpulsvermogen met een golfvorm van 10/1000μs, herhalingspercentage (werkcyclus): 0,01 %.

Voldoen aan de ISO 7637-2 5a/5b- en ISO 16750-lastdumptest (afhankelijk van de testomstandigheden).

Voldoen aan de AEC-Q101-kwalificatie.

Lage lekstroom.

Lage spanningsdaling.

Uitstekende klemvermogen.

Zeer snelle reactietijd.

RoHS-compatibel.

Beschrijving:

De SM8S-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.

Toepassing:

Autobescherming.

Overzicht van de circuitbescherming
Om IC-circuits nauwkeurig te beschermen, moeten de elektrische apparaten worden beschermd tegen de schadelijke elektrische verschijnselen, zoals overgangsspanningen of elektrostatische ontladingen (ESD).TVS-apparaten kunnen worden gebruikt in circuits voor overspanning en elektrostatische ontladingsbeschermingDe transiente onderdrukkende diode (TVS), ook wel klemdiode genoemd, is een internationaal veelgebruikt, efficiënt circuitbeschermend apparaat.Het kan onmiddellijk tot enkele kilowatt overspanningsvermogen absorberen en hoge-energie grote pulsen weerstaanAls er tijdens het rijden een grote pulsslag optreedt, wordt de spanning van de TVS-buis vergroot.het kan reageren binnen het ms-niveau en snel zijn staat van hoge weerstand omzetten in een staat van lage weerstand, waardoor de grote stroom doordringt en de spanning op een vooraf bepaald niveau wordt vastgeklemd,het doel te bereiken van de bescherming van de elektronische circuits van elektrische producten voor automobielindustrieDe markt voor automotive-elektronica zal ongetwijfeld het grootste podium in de halfgeleiderindustrie worden en de regio Azië-Pacific, met name de Chinese markt, heeft een onbeperkt groeipotentieel..In de afgelopen jaren zijn er verschillende soorten apparatuur, ongeacht op welk gebied ze zich bevinden, in de handel gebracht.,hebben de neiging om sterk geïntegreerd en hoogfrequente ontworpen te zijn,Dit heeft ertoe geleid dat fabrikanten steeds meer prestatievereisten stellen voor oplossingen voor de bescherming van circuits, zoals overspannings-/overstromingsbescherming en overspanningsonderdrukking.. steeds strengere eisen.

Voorzorgsmaatregelen voor de selectie van transitieve onderdrukkingsdioden voor automobiel TVS in schakeltoepassingen
In het elektronische en elektrische immuniteitsstandaardsysteem van de automobielindustrie zijn ISO10605 en ISO7637-2 de twee belangrijkste normen.In dit artikel worden de parameters geïntroduceerd die in aanmerking moeten worden genomen bij het selecteren van een geschikte TVS-diode voor automobielelektronica om aan deze twee testnormen te voldoen.:
1. Vnom is de normale werkspanning van het circuit
2. Vmax is de maximale weerstandspanning van het circuit
3Als de golfvorm exponentieel/vermogen is, zijn er veel gerelateerde indicatoren.
1) Versus maximale overspanning
2) Tp-stroomduur en -niveau
3) Rs simuleert de interne weerstand van de spanningsgenerator
4) Aantal golfvormcycli (1/f)
4Als de golf een gelijkstroomgolfvorm is, moet je opletten.
1) Vdc gelijkstroomspanning
2) Tp-stromingstermijn
3) Rs simuleert de interne weerstand van de spanningsgenerator
5Denk aan de omgevingstemperatuur.
6- rekening houden met de verpakkingsgrootte van de te kiezen beschermingsinrichting.
7Indien het beschermde circuit een digitaal signaalcircuit is, moeten de volgende punten in aanmerking worden genomen:
1) Frequentie van de signaalspanning
2) De stijgings- en dalingstijden van de golfvorm van het stroomsignaal
3) De maximale door het circuit toegestane capaciteitsgrootte.
