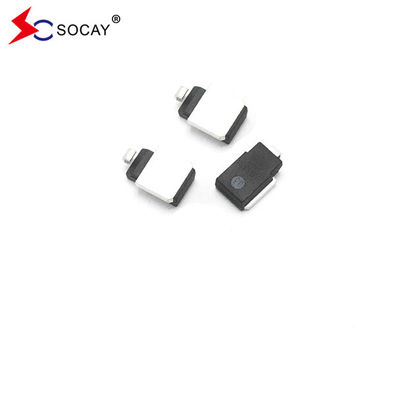

Op het oppervlak gemonteerde tijdelijke spanningsonderdrukker SM8S26AG RoHS-conform

Verwijderingsinstallatie voor de installatie van een elektrische spanningsonderdrukker

DATABLAD:SM8SXXG Series_v2309.1.pdf

Beschrijving:

De SM8S-serie is speciaal ontworpen om gevoelige elektronische apparatuur te beschermen tegen door bliksem en andere tijdelijke spanningsgebeurtenissen veroorzaakte spanningswisselingen.

Kenmerken:

Geoptimaliseerde glazen gepassiveerde chip.

T_J= 175°C geschikt voor hoge betrouwbaarheid en automobielvereisten.

6600W piekpulsvermogen met een golfvorm van 10/1000μs, herhalingspercentage (werkcyclus): 0,01 %.

Voldoen aan de ISO 7637-2 5a/5b- en ISO 16750-lastdumptest (afhankelijk van de testomstandigheden).

Voldoen aan de AEC-Q101-kwalificatie.

Lage lekstroom.

Lage spanningsdaling.

Uitstekende klemvermogen.

Zeer snelle reactietijd.

RoHS-compatibel.

Productkenmerken:

1. Hoge betrouwbaarheid, in overeenstemming met de auto-norm AEC-Q101-certificering;

2. Voldoen aan ISO 7637-2-5a-lastdumptest (zie model en testniveau voor details);

3. Glasgepassiveerde chip;

4. lage restdruk en lage lekkage;

5. Snelle responstijd;

6. Volledige verpakkingen en compatibel met de meeste beschermende componenten op de markt;

Toepassingsgebieden:

1- Auto entertainment systeem.

2. Auto-navigatiesysteem en rijrecorder

3Ik ga achteruit.

4. Voeding van de auto

5. Verwarmd autostoeltje

6. Anti-diefstal apparaat

7Automassasje kussen

8Auto MP3-speler.

9. Motorbesturingssysteem voertuig

Over TVS Diode

Wanneer de twee polen van de TVS-diode worden aangetast door een omgekeerde transiente hoge energie,het kan de hoge impedantie tussen de twee polen veranderen in lage impedantie bij een snelheid van 10-12 secondenDe spanning tussen de twee polen wordt op een vooraf bepaalde waarde vastgeklemd.het effectief beschermen van precisiecomponenten in elektronische schakelingen tegen schade door verschillende overspanningspulsenHet heeft de volgende drie kenmerken: 1. Het toevoegen van TVS-dioden aan signaal- en elektriciteitsleidingen kan voorkomen dat microprocessors of microcontrollers onmiddellijk overspannen,zoals elektrostatische ontladingseffectenHet effect van de elektrostatische ontlading kan pulsen van meer dan 10.000 V en 60 A afgeven en kan 10 ms aanhouden.Terwijl gewone TTL-apparaten beschadigd raken bij 10V pulsen van meer dan 30 ms.Het gebruik van TVS-diodes kan effectief pulsen absorberen die schade aan het apparaat kunnen veroorzaken en interferentie (crosstalk) veroorzaakt door het schakelen tussen bussen elimineren.Het plaatsen van TVS-dioden tussen de signaallijnen en de grond kan voorkomen dat data- en besturingsbussen worden beïnvloed door onnodig lawaai.
